Mạch có E = 48 V, r = 2 ôm, R1 = 2 ôm, R2 = 8 ôm, R3 = 6 ôm, R4 = 16 ôm. Dùng vôn kế khung quay lý tưởng để đo U giữa hai điểm M và N thì.
Dạng bài: Vật lý 11. Trong đó E = 48V, r =2Ω, R1 = 2Ω, R2 = 8Ω, R3 = 6Ω, R4 = 16 Ω. Điện trở các dây nối không đáng kể. Dùng vôn kế khung quay lý tưởng để đo hiệu điện thế giữa hai điểm M và N thì. Hướng dẫn chi tiết.

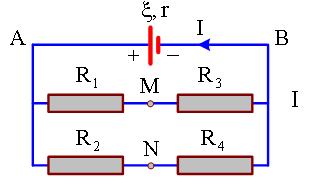

Cho mạch điện như hình vẽ. Trong đó E = 48 V, r =2Ω, = 2Ω, = 8Ω, = 6Ω, = 16 Ω. Điện trở các dây nối không đáng kể. Dùng vôn kế khung quay lý tưởng để đo hiệu điện thế giữa hai điểm M và N thì
Công thức liên quan
Định luật Ohm đối với toàn mạch.
hoặc
Tổng hợp công thức liên quan đến định luật Ohm đối với toàn mạch. Vật Lý 11. Hướng dẫn chi tiết và bài tập vận dụng.
Phát biểu: Suất điện động của nguồn điện có giá trị bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong.
Chú thích:
: suất điện động của nguồn điện
: cường độ dòng điện
: điện trở tương đương của mạch ngoài
: điện trở trong của nguồn điện
Mạch điện mắc nối tiếp các điện trở.
Công thức liên quan đến mạch điện mắc nối tiếp các điện trở. Vật Lý 11. Hướng dẫn chi tiết và bài tập vận dụng.
Chú thích:
: điện trở
: cường độ dòng điện
: hiệu điện thế
Mạch điện mắc song song các điện trở.
Công thức liên quan đến mạch điện mắc song song các điện trở. Vật Lý 11. Hướng dẫn chi tiết và bài tập vận dụng.
Chú thích:
: điện trở
: cường độ dòng điện
: hiệu điện thế
Công thức hiệu điện thế giữa hai điểm trong mạch điện.
Vật lý 11. Công thức hiệu điện thế giữa hai điểm trong mạch điện. Mạch mắc nối tiếp. Mạch có vôn kế, ampe kế. Hướng dẫn chi tiết.
Dùng vôn kế để đo hiệu điện thế giữa hai điểm M và N. Vì vôn kế có điện trở vô cùng lớn thì có thể xem vôn kế không ảnh hưởng đến mạch.
Khi đó:
Lưu ý:
- Những điểm nối bằng dây dẫn không có điện trở thì có thể chập lại với nhau.
- Mạch nối tắt: khi linh kiện bị nối tắt => bỏ qua linh kiện và xem như dây dẫn.
- Mạch có thêm dụng cụ đo:
Biến số liên quan
Cường độ dòng điện
Vật Lý 11.Cường độ dòng điện. Hướng dẫn chi tiết.
Khái niệm:
Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.
Đơn vị tính: Ampe
Suất điện động
Suất điện động là gì? Vật Lý 11. Hướng dẫn chi tiết.
Khái niệm:
Suất điện động của nguồn điện là đại lượng đặc trưng cho khả năng thực hiện công của nguồn điện.
Đơn vị tính: Volt
Điện trở
Vật lý 11.Điện trở. Hướng dẫn chi tiết.
Khái niệm:
Điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện trong vật dẫn điện. Nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.
Đơn vị tính: Ohm
Điện trở trong của nguồn điện - nội trở
Điện trở trong của nguồn điện là gì? Vật Lý 11. Hướng dẫn chi tiết.
Khái niệm:
Trong mạch điện kín, dòng điện chạy qua mạch ngoài và cả mạch trong. Như vậy, nguồn điện cũng là một vật dẫn và cũng có điện trở. Điện trở này được gọi là điện trở trong của nguồn điện.
Đơn vị tính: Ohm
Điện trở tương đương của mạch ngoài
Vật lý 11.Điện trở tương đương mạch ngoài. Hướng dẫn chi tiết.
Khái niệm:
Điện trở tương đương là điện trở của toàn mạch. Có thể thay điện trở này bằng các điện trở thành phần để cường độ dòng điện không đổi với cùng định mức điện áp.
Đơn vị tính: Ohm
Các câu hỏi liên quan
Cặp nhiệt điện Sắt - Constantan có a1 = 50,4 uV/K và r = 0,5 ôm. Tính cường độ dòng điện chạy qua điện kế G.
- Trắc nghiệm
- Độ khó: 2
Cặp nhiệt điện Sắt - Constantan có hệ số nhiệt điện động = 50,4 μV/K và điện trở trong là r = 0,5 Ω. Nối cặp nhiệt điện này với điện kế G có điện trở = 19,5 Ω. Đặt mối hàn thứ nhất vào trong không khí ở nhiệt = 27 C, nhúng mối hàn thứ hai vào trong bếp điện có nhiệt độ 327°C. Cường độ dòng điện chạy qua điện kế G gần nhất với giá trị nào sau đây?
Nối cặp nhiệt điện sắt - constantan có r = 0,8 ôm với điện kế R = 20 ôm. Tính nhiệt độ bên trong lò điện.
- Trắc nghiệm
- Độ khó: 2
Nối cặp nhiệt điện sắt − constantan có điện trở trong là 0,8 Ω với một điện kế có điện trở là 20 Ω thành một mạch kín. Nhúng một mối hàn của cặp nhiệt này vào nước đá đang tan và đưa mối hàn còn lại vào trong lò điện. Khi đó điện kế chỉ 1,60 mA. Cho biết hệ số nhiệt điện động của cặp nhiệt điện là 52 µV/K. Nhiệt độ bên trong lò điện là
Dùng nhiệt kế điện có hệ số nhiệt điện động là 42 uV/ K. Tính nhiệt độ của lò nung.
- Trắc nghiệm
- Độ khó: 1
Nhiệt kế điện thực chất là một cặp nhiệt điện dùng để đo nhiệt độ rất cao hoặc rât thấp mà ta không thể dùng nhiệt kế thông thường để đo được. Dùng nhiệt kế điện có hệ số nhiệt điện động = 42 µV/K để đo nhiệt độ của một lò nung với một mối hàn đặt trong không khí ở 20° C còn mối hàn kia đặt vào lò thì thấy milivôn kế chỉ 50,2 mV. Nhiệt độ của lò nung là
Dùng cặp nhiệt điện đồng - constantan có hệ số nhiệt điện động là 42,5 uV/K nối với milivôn kế. Tính nhiệt độ nóng chảy của thiếc.
- Trắc nghiệm
- Độ khó: 1
Dùng cặp nhiệt điện đồng − constantan có hệ số nhiệt điện động là 42,5 µV/K nối với milivôn kế để đo nhiệt độ nóng chảy của thiếc. Đặt mối hàn thứ nhất của cặp nhiệt điện này trong nước đá đang tan và nhúng mối hàn thứ hai của nó vào thiếc đang chảy lỏng, khi đó milivôn kế chỉ 10,03 mV. Nhiệt độ nóng chảy của thiếc là
Một mối hàn của cặp nhiệt điện có hệ số nhiệt điện động là 65 uV/K đặt ở không khí 20 độ C. Tính suất điện động nhiệt điện.
- Trắc nghiệm
- Độ khó: 1
Một mối hàn của cặp nhiệt điện có hệ số nhiệt điện động αT = 65µV/K được đặt trong không khí ở 20°C, còn mối hàn kia được nung nóng đến nhiệt độ 320°C. Suất điện động nhiệt điện của cặp nhiệt điện bằng?
