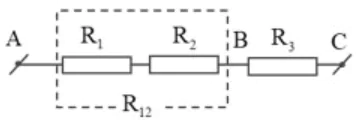

Điện trở tương đương của mạch ngoài

Phát biểu: Suất điện động của nguồn điện có giá trị bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong.

Chú thích:

$\mathcal{E}$: suất điện động của nguồn điện $\left(V\right)$

$I$: cường độ dòng điện $\left(A\right)$

$R_N$: điện trở tương đương của mạch ngoài $\left(\Omega \right)$

$r$: điện trở trong của nguồn điện $\left(\Omega \right)$

Phát biểu định luật Ohm đối với toàn mạch: Cường độ dòng điện chạy trong mạch điện kín tỉ lệ thuận với suất điện động của nguồn điện và tỉ lệ nghịch với điện trở toàn phần của mạch đó.

Chú thích:

$I$: cường độ dòng điện trong mạch kín $\left(A\right)$

$\mathcal{E}$: suất điện động của nguồn điện $\left(V\right)$

$R_N$: điện trở tương đương của mạch ngoài $\left(\Omega \right)$

$r$: điện trở trong của nguồn điện $\left(\Omega \right)$

Cường độ dòng điện đạt giá trị lớn nhất khi điện trở mạch ngoài không đáng kể ($R_N$=0), lúc này $I_m=\frac{\mathcal{E}}{r}$. Khi đó ta nói rằng, nguồn điện bị đoản mạch.

Tích của cường độ dòng điện chạy qua một đoạn mạch và điện trở của nó được gọi là "độ giảm điện thế" trên đoạn mạch đó. Kết quả các thí nghiệm cho thấy, suất điện động của nguồn điện có giá trị bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong:

$\mathcal{E}=I.(R_N+r)=I{R}_N+Ir$

Định luật Ohm đối với toàn mạch hoàn toàn phù hợp với định luật bảo toàn và chuyển hóa năng lượng.

Chú thích:

$U_N$: hiệu điện thế của mạch ngoài $\left(V\right)$

$I$: cường độ dòng điện $\left(A\right)$

$R_N$: điện trở tương đương của mạch ngoài $\left(\Omega \right)$

$r$: điện trở trong của nguồn $\left(\Omega \right)$

$\mathcal{E}$: suất điện động của nguồn $\left(V\right)$

Công suất tiêu thụ trên mạch ngoài:

$P = R{I}^2 = R.{\left(\frac{\mathcal{E}}{R\hspace{0.17em}+ r}\right)}^2 = \frac{R.{\mathcal{E}}^2}{R^2 + 2Rr + r^2}=\frac{{\mathcal{E}}^2}{\left(R + {\displaystyle \frac{r^2}{R}}\right) + 2r}$

Áp dụng bất đẳng thức Cauchy:

$$\begin{gathered} R + \frac{r^2}{R}\ge 2\sqrt{R . \frac{r^2}{R}} \\ \Rightarrow R + \frac{r^2}{R}\ge 2r \end{gathered}$$

Vậy $P_{max} = \frac{{\mathcal{E}}^2}{4r}$

Dấu “=” xảy ra khi $R = \frac{r^2}{R}\Rightarrow R = r$

=> Nếu R = r thì công suất tiêu thụ ở mạch ngoài là cực đại.

Trong đó:

R: điện trở của dây dẫn $\left(\Omega \right)$.

$\rho$: điện trở suất của dây dẫn $(\Omega .m)$.

l: chiều dài của dây dẫn (m).

S: tiết diện của dây dẫn ($m^2$).
