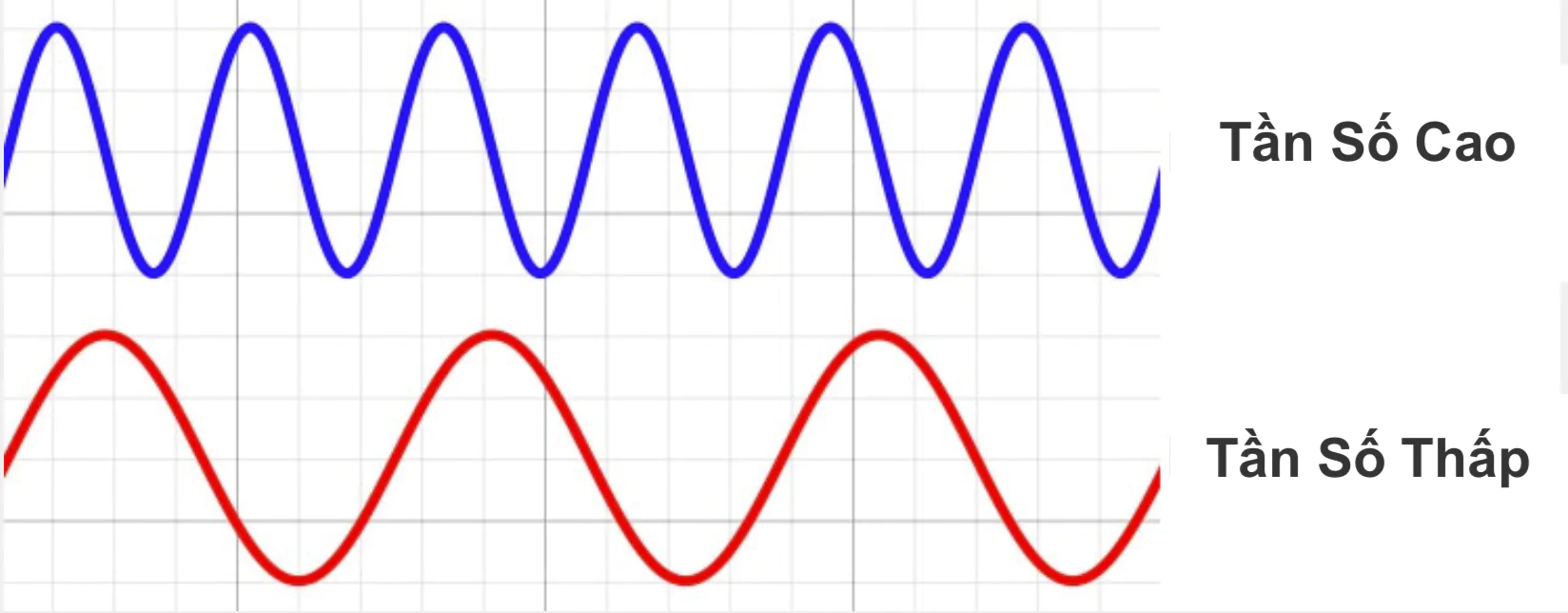

Tần số của dao động điện từ

Mạch dao động gồm 2 bộ phận chính là cuộn cảm và tụ điện.Khi ta lắp mạch gồm 2 bộ phận trên thì ta được một mạch dao động .Có hai cách kích thích đó là tích điện cho tụ hoặc thay đổi từ trường của cuộn cảm.

Khi bỏ qua điện trở của dây dẫn ta thu được mạch dao động lí tưởng lúc này u,q,i trong mạch biến thiên điều hòa theo t và cùng tần số góc khi cộng hưởng điện

Chú thích:

${\omega }_{điện từ}$: tần số góc của dao động điện từ $(rad/s)$

$L$: độ tự cảm của cuộn cảm $\left(H\right)$

$C$: điện dung của tụ điện $\left(F\right)$

Chú thích:

$T$: chu kì của dao động $\left(s\right)$

$L$: độ tự cảm của cuộn cảm $\left(H\right)$

$C$: điện dung của tụ điện $\left(F\right)$

Chú thích:

$f_{điện từ}:$ tần số góc của dao động $\left(Hz\right)$

$L$: độ tự cảm của cuộn cảm $\left(H\right)$

$C$: điện dung của tụ điện $\left(F\right)$

Phát biểu: Điện tích $q$ của một bản tụ điện và cường độ dòng $i$ trong mạch dao động biến thiên điều hòa theo thời gian. Trong đó, $i$ sớm pha $\frac{\pi }{2}$ so với $q$.

Chú thích:

$q$: điện tích của một bản tụ điện $\left(C\right)$

$Q_0$: điện tích cực đại của bản tụ điện $\left(C\right)$

$\omega$: tần số góc của dao động $(rad/s)$

$\phi$: pha ban đầu của dao động $\left(rad\right)$

$i$: cường độ dòng điện trong mạch $\left(A\right)$

$I_0=\omega .Q_0$: cường độ dòng điện cực đại $\left(A\right)$

Chú ý:

- Khi $t=0$ nếu $q$ đang tăng (tụ điện đang tích điện) thì ${\phi }_q<0$; nếu $q$ đang giảm (tụ điện đang phóng điện) thì ${\phi }_q>0.$

- Khi $t=0$ nếu $i$ đang tăng thì ${\phi }_i<0$; nếu $i$ đang giảm thì ${\phi }_i>0$.

Với ${\phi }_i={\phi }_q+\frac{\pi }{2}$

Dao động điện từ tắt dần:

Trong các mạch dao động thực tế luôn có tiêu hao năng lượng, ví dụ do điện trở thuần $R$ của dây dẫn, vì vậy dao động sẽ dừng lại sau khi năng lượng bị tiêu hao hết. Quan sát dao động kí điện tử sẽ thấy biên độ giao động giảm dần đến $0$.

$R$ càng lớn thì sự tắt dần càng nhanh, $R$ rất lớn thì không có dao động.

Dao động điện từ duy trì:

Hệ tự dao động: Muốn duy trì dao động, ta phải bổ sung đủ và đúng phần năng lượng bị tiêu hao trong mỗi chu kì. Ta có thể dùng transistor để điều khiển việc bù năng lượng từ pin cho khung dao động LC ăn nhịp với từng chu kì dao động của mạch.

Dao động điện từ cưỡng bức:

Dòng điện trong mạch LC buộc phải biến thiên theo tần số góc $\omega$ của nguồn điện ngoài chứ không thể dao động theo tần số góc riêng ${\omega }_0$ được nữa.

Khi thay đổi $\omega$ của nguồn điện ngoài thì biên độ của dao động điện trong khung thay đổi theo. Khi $\omega ={\omega }_0$ thì biên độ dao động điện trong khung đạt giá trị cực đại (cộng hưởng).

Sự tương quan giữa các đại lượng:

Sự tương quan giữa các công thức:

Máy phát thanh vô tuyến đơn giản

1. Micro: Biến dao động âm thành dao động điện từ có cùng tần số.

2. Mạch phát sóng điện từ cao tần: Tạo ra sóng mang có tần số cao (từ $500kHz$ đến $900MHz)$.

3. Mạch biến điệu: "Trộn" sóng âm tần với sóng mang (biến điệu).

4. Mạch khuếch đại: Làm cho sóng mang có năng lượng (biên độ) lớn hơn để nó có thể truyền đi xa.

5. Anten phát: Bức xạ sóng điện từ cùng tần số máy phát sẽ phát ra ngoài không gian.

Máy thu thanh vô tuyến đơn giản:

1. Anten thu: Có thể thu được tất cả sóng điện từ truyền tới nó.

2. Mạch khuếch đại dao động điện từ cao tần: Làm cho sóng điện từ cao tần thu được có năng lượng (biên độ) lớn hơn.

3. Mạch tách sóng: Tách sóng âm tần ra khỏi sóng mang.

4. Mạch khuếch đại dao động điện từ âm tần: Làm cho dao động âm tần vừa tách ra có năng lượng (biên độ) lớn hơn.

5. Loa: Biến dao động điện âm tần thành âm thanh (tái tạo âm thanh).

Chú thích:

$\lambda$: bước sóng điện từ $\left(m\right)$

$c=3.{10}^{8}m/s$

$T$: chu kì của dao động điện từ $\left(s\right)$

$f$: tần số của dao động điện từ $\left(Hz\right)$

$L$: độ tự cảm $\left(H\right)$

$C$: điện dung của tụ điện $\left(F\right)$

Xét mạch dao động điện từ gồm $L$ mắc nối tiếp với $C_1, C_2$.

Chú thích:

$f_{nt}, T_{nt}, {\lambda }_{nt}$ lần lượt là tần số, chu kì và bước sóng của toàn mạch.

$f_1, T_1, {\lambda }_1$ lần lượt là tần số, chu kì và bước sóng khi mắc nối tiếp cuộn cảm thuần $L$ với tụ điện $C_1$.

$f_2, T_2, {\lambda }_2$ lần lượt là tần số, chu kì và bước sóng khi mắc nối tiếp cuộn cảm thuần $L$ với tụ điện $C_2$.

Xét mạch dao động điện từ gồm $L$ mắc song song với $C_{1 }, C_2$.

Chú thích:

$f_{ss}, T_{ss}, {\lambda }_{ss}$ lần lượt là tần số, chu kì và bước sóng của toàn mạch.

$f_1, T_1, {\lambda }_1$ lần lượt là tần số, chu kì và bước sóng khi mắc song song cuộn cảm thuần $L$ với tụ điện $C_1$.

$f_2, T_2, {\lambda }_2$ lần lượt là tần số, chu kì và bước sóng khi mắc song song cuộn cảm thuần $L$ với tụ điện $C_2$.

T chu kì mạch dao động

C điện dung tụ

L độ tự cảm

$\omega$ tần số góc mạch dao động

f tần số sòng điện từ

$\lambda$ bước sóng điện từ

L độ tự cảm

C điện dung của tụ
