Điện trở

Phát biểu: Nhiệt lượng tỏa ra ở một vật dẫn tỉ lệ thuận với điện trở của vật dẫn, với bình phương cường độ dòng điện và với thời gian dòng điện chạy qua vật dẫn đó.

Chú thích:

$Q$: nhiệt lượng tỏa ra ở đoạn mạch $\left(J\right)$

$R$: điện trở của đoạn mạch $\left(\Omega \right)$

$I$: cường độ dòng điện $\left(A\right)$

$t$: thời gian $\left(s\right)$

Trong đó điện trở $R$ được tính bằng công thức: $R=\rho \frac{l}{S}$.

$R$: điện trở $\left(\Omega \right)$

$\rho$: điện trở suất $\left(\Omega m\right)$

$l$: chiều dài vật dẫn $\left(m\right)$

$S$: tiết diện ngang của vật dẫn $\left(m^2\right)$

Heinrich Lenz (1804 - 1865)

James Prescott Joule (1818 - 1889)

Phát biểu: Công suất tỏa nhiệt $\mathcal{P}$ ở vật dẫn khi có dòng điện chạy qua đặc trưng cho tốc độ tỏa nhiệt của vật dẫn đó và được xác định bằng nhiệt lượng tỏa ra ở vật dẫn trong một đơn vị thời gian.

Chú thích:

$\mathcal{P}$: công suất tỏa nhiệt $\left(W\right)$

$Q$: nhiệt lượng tỏa ra của dây dẫn $\left(J\right)$

$t$: thời gian $\left(s\right)$

$R$: điện trở của vật dẫn $\left(\Omega \right)$

$I$: cường độ dòng điện $\left(A\right)$

Phát biểu: Suất điện động của nguồn điện có giá trị bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong.

Chú thích:

$\mathcal{E}$: suất điện động của nguồn điện $\left(V\right)$

$I$: cường độ dòng điện $\left(A\right)$

$R_N$: điện trở tương đương của mạch ngoài $\left(\Omega \right)$

$r$: điện trở trong của nguồn điện $\left(\Omega \right)$

Chú thích:

$R$: điện trở $\left(\Omega \right)$

$I$: cường độ dòng điện $\left(A\right)$

$U$: hiệu điện thế $\left(V\right)$

Chú thích:

$R$: điện trở $\left(\Omega \right)$

$I$: cường độ dòng điện $\left(A\right)$

$U$: hiệu điện thế $\left(V\right)$

Chú thích:

$R$: điện trở $\left(\Omega \right)$

$\rho$: điện trở suất $(\Omega .m)$

$l$: chiều dài dây dẫn $\left(m\right)$

$S$: tiết diện dây dẫn $\left(m^2\right)$

Khái niệm: Là hiện tượng giảm điện trở suất (giảm điện trở do điện trở tỉ lệ thuận với điện trở suất). Tức là tăng độ dẫn điện của bán dẫn khi có ánh sáng thích hợp chiếu vào.

Giải thích: Khi bán dẫn được chiếu sáng bằng chùm sáng có bước sóng thích hợp thì trong bán dẫn có thêm electron dẫn và lỗ trống được tạo thành. Do đó, mật độ hạt tải điện tăng, tức là điện trở suất của nó giảm. Cường độ ánh sáng chiếu vào bán dẫn càng mạnh thì điện trở suất của nó càng nhỏ.

Ứng dụng: Khi một linh kiện vật liệu quang dẫn được kết nối như một phần của mạch, hoạt động như một "điện trở quang", phụ thuộc vào cường độ ánh sáng hoặc chất quang dẫn.

Xét 2 quả cầu A , B có thể nhiễm điện bằng cách chiếu ánh sáng thích hợp

$V_{Amax}=\frac{hc}{e}\left(\frac{1}{\lambda }-\frac{1}{{\lambda }_{01}}\right)$

$V_{Bmax}=\frac{hc}{e}\left(\frac{1}{\lambda }-\frac{1}{{\lambda }_{02}}\right)$

Khi điện thế 2 quả cầu cực đại người ta nối điện trở R ở giữa :

TH1 $I=\frac{\left|V_{Amax}-V_{Bmax}\right|}{R}=\frac{hc}{e}\left|\left(\frac{1}{{\lambda }_{01}}-\frac{1}{{\lambda }_{02}}\right)\right|$ $\lambda <{\lambda }_{01},\lambda <{\lambda }_{02}$ Dòng điện đi từ điện thế cao sang thấp

TH2  $I=\frac{V_{Amax}}{R} ; {\lambda }_{01}>\lambda >{\lambda }_{02}$dòng điện đi từ A sang B xem B như là nối đất

TH3 :$I=\frac{V_{Bmax}}{R}:{\lambda }_{02}>\lambda >{\lambda }_{01}$ dòng điện đi từ B sang A xem A như là nối đất

$I, I_0$ Cường độ dòng điện hiệu dụng và cực đại trong mạch $\left(A\right)$.

$U,U_0$Hiệu điện thế hiệu dụng và cực đại trong mạch $\left(V\right)$.

$R$ Điện trở $\left(\Omega \right)$

Đối với mạch chỉ có điện trở R cường độ dòng điện cùng pha với hiệu hiệu thế đặt vào mạch và hiệu điện thế vào hai đầu điện trở.

Do $u_R$ và i cùng pha

$I$ Cường độ hiệu dụng trong mạch $\left(A\right)$

$U$ Hiệu điện thế hiệu dụng trong mạch $\left(V\right)$

$R$ Điện trở $\left(\Omega \right)$

$Z_L$ Cảm kháng $\left(\Omega \right)$

$Z_C$ Dung kháng $\left(\Omega \right)$

$Z$ Tổng trở của mạch $\left(\Omega \right)$.

$Z_L$ Cảm kháng $\left(\Omega \right)$

$Z_C$ Dung kháng $\left(\Omega \right)$

$R$   Điện trở$\left(\Omega \right)$

$\omega$ tần số góc của mạch điện $\left(rad/s\right)$

$\cos \left(\phi \right)$ Hệ số công suất của mạch.

$R$$\left(\Omega \right)$ Điện trở

$Z_L\left(\Omega \right)$ Cảm kháng

$Z_C\left(\Omega \right)$ Dung kháng

$U_0$ Hiệu điện thế cực đại đặt vào mạch điện

$U_{0R}$ Hiệu điện thế cực đại đặt vào điện trở

$U_{0R}=R.I_0=R.\frac{U_0}{Z}$

$$\begin{gathered} {\phi }_L-{\phi }_i=0 \\ {\phi }_u-{\phi }_i=\phi \\ \Rightarrow {\phi }_L=-\phi +{\phi }_u \end{gathered}$$

$U_0$ Hiệu điện thế cực đại đặt vào mạch điện

$U_{0RL}$ Hiệu điện thế cực đại đặt vào điện trở và cuộn cảm thuần

$U_{0RL}=\sqrt{R^2+{Z_L}^2}.I_0=\sqrt{R^2+{Z_L}^2}.\frac{U_0}{Z}$

$$\begin{gathered} {\phi }_{RL}-{\phi }_i={\phi }_2 \\ {\phi }_u-{\phi }_i=\phi \\ \Rightarrow {\phi }_{RL}={\phi }_2-\phi +{\phi }_u \end{gathered}$$

$U_0$ Hiệu điện thế cực đại đặt vào mạch điện

$U_{0RC}$ Hiệu điện thế cực đại đặt vào điện trở và tụ điện

$U_{0RC}=\sqrt{R^2+{Z_C}^2}.I_0=\sqrt{R^2+{Z_C}^2}.\frac{U_0}{Z}$

$$\begin{gathered} {\phi }_{RC}-{\phi }_i={\phi }_2 \\ {\phi }_u-{\phi }_i=\phi \\ \Rightarrow {\phi }_{RC}={\phi }_2-\phi +{\phi }_u \end{gathered}$$

$Z$ Tổng trở của mạch $\left(\Omega \right) .$

$R$ Điện trở $\left(\Omega \right) .$

$r$ Điện trở trong của cuộn dây $\left(\Omega \right) .$

$Z_L$ Cảm kháng $\left(\Omega \right) .$

$Z_C$ Dung kháng $\left(\Omega \right) .$

${\phi }_i$ Pha ban đầu của dòng điện

${\phi }_u$ Pha ban đầu của hiệu điện thế.

R điện trở $\left(\Omega \right)$

r điện trở trong nếu có $\left(\Omega \right)$

$U_0$ hiệu điện thế cực đại của mạch

Điện trở $R=a \left(\Omega \right)$

Cảm kháng và dung kháng : $Z_L-Z_C=b$

Trường hợp chỉ có L hoặc C:

Nếu b <0 : Trong mạch có tụ

Nếu b>0 : Trong mạch có cuộn cảm

$\overline{X}$ :

Khi X là cuộn cảm : $\overline{X}=Z_{L}i$

Khi X là cuộn cảm có điện trở : $\overline{X}=r+Z_{L}i$

Khi X là tụ điện : $\overline{X}=-Z_{C}i$

Khi X là điện trở : $\overline{X}=R$

Nếu X nhiều phần tử thì cộng chúng với nhau

${\phi }_X$ pha ban đầu của mạch X

$U_{0X}$ hiệu điện thế cực đại của mạch X

$I_{max}$ dòng điện có giá trị cực đại khi xảy ra cộng hưởng.

$Z_{min}=R+r$ tổng trở bằng R+r

Khi $Z_L=Z_C$ : $\cos \left(\phi \right)=\frac{R}{\sqrt{R^2+{\left(Z_L-Z_C\right)}^2}}=\frac{R}{R}=1$

Công suất : $P=\frac{U^2}{R}{\cos }^2\left(\phi \right)\to Max P=\frac{U^2}{R}$

Để $U_{C}max$ : $Z_{C\text{'}}=\frac{R^2+{Z_L}^2}{Z_L}$ ;$U_{Cmax}=\frac{U}{R}\sqrt{R^2+{Z_L}^2}$

$$\begin{gathered} U_{RL}\perp U :U_{Cmax}=\sqrt{U^2+{U_{RL}}^2} \\ {U_{Cmax}}^2-U_{Cmax}.U_L-U^2=0 \end{gathered}$$

$\tan \left({\phi }_0\text{'}\right)=-\frac{R}{Z_L}$

$Z_{C\text{'}\text{'}}$ Dung kháng của tụ khi hiệu điện thế $U_{RC}max$

$U_{RC}$ min khi dung kháng của tụ điện bằng 0

Để $U_{C}max$ : $Z_{C\text{'}}=\frac{{\left(R+r\right)}^2+{Z_L}^2}{Z_L}$ ;$U_{Cmax}=\frac{U}{R+r}\sqrt{{\left(R+r\right)}^2+{Z_L}^2}$

$$\begin{gathered} U_{\left(R+r\right)L}\perp U :U_{Cmax}=\sqrt{U^2+{U_{\left(R+r\right)L}}^2} \\ {U_{Cmax}}^2-U_{Cmax}.U_L-U^2=0 \end{gathered}$$

Để $U_{L}max$ : $Z_{C\text{'}}=\frac{R^2+{Z_C}^2}{Z_C}$ ;$U_{Lmax}=\frac{U}{R}\sqrt{R^2+{Z_C}^2}$

$$\begin{gathered} U_{RC}\perp U :U_{Lmax}=\sqrt{U^2+{U_{RC}}^2} \\ {U_{Lmax}}^2-U_{Lmax}.U_C-U^2=0 \end{gathered}$$

$\tan \left({\phi }_0\text{'}\right)=\frac{R}{Z_C}$

Để $U_{L}max$ : $Z_{L\text{'}}=\frac{{\left(R+r\right)}^2+{Z_C}^2}{Z_C}$ ;$U_{Lmax}=\frac{U}{R+r}\sqrt{{\left(R+r\right)}^2+{Z_C}^2}$

$$\begin{gathered} U_{\left(R+r\right)C}\perp U :U_{Lmax}=\sqrt{U^2+{U_{\left(R+r\right)C}}^2} \\ {U_{Lmax}}^2-U_{Lmax}.U_C-U^2=0 \end{gathered}$$

$Z_{L\text{'}\text{'}}$Cảm kháng của tụ khi hiệu điện thế$U_{RC} max$

$U_{RL}$min khi cảm kháng của tụ điện bằng 0

$\phi {\text{'}}_0$ pha của mạch khi $\omega$ thay đổi đến ${\omega }_{Lmax}$

$U_{Lmax}$ hiệu điện thế cuộn cảm đạt cực đại khi $\omega$ thay đổi

$\phi {\text{'}}_0$ pha của mạch khi $\omega$ thay đổi đến ${\omega }_{Cmax}$

$U_{Cmax}$ hiệu điện thế tụ điện đạt cực đại khi $\omega$ thay đổi

${\omega }_1,{\omega }_2$ tần số góc hai giá trị dòng điện giống nhau :

$$\begin{gathered} I_1=I_2=\frac{I_{max}}{n} \\ \Rightarrow \frac{1}{\sqrt{R^2+{\left(Z_{L_1}-Z_{C_1}\right)}^2}}=\frac{1}{Rn} \\ \to \left|Z_{L_1}-Z_{C_1}\right|=R.\sqrt{n^2-1} \\ \Rightarrow \frac{1}{C}\left|\frac{1}{{\omega }_2}-\frac{1}{{\omega }_1}\right|=R.\sqrt{n^2-1} \\ \to R=\frac{1}{C\sqrt{n^2-1}}\left|\frac{1}{{\omega }_2}-\frac{1}{{\omega }_1}\right| \end{gathered}$$

Khi mạch có cuộn cảm thuần công suất của toàn mạch bằng công suất tỏa nhiệt trên điện trở.

$P_{mach}$ công suất của toàn mạch$\left(W\right)$

$P_R$ công suất trên điện trở$\left(W\right)$

$U$ hiệu điện thế hiệu dụng ở hai đầu mạch$\left(V\right)$

$I$ cường độ dòng điện hiệu dụng qua mạch.$\left(A\right)$

$R$ điện trở $\left(\Omega \right)$

$Q$ nhiệt lượng tỏa ra $\left(J\right)$

Khi mạch có cuộn cảm có điện trở trong công suất của toàn mạch bằng tổng công suất tỏa nhiệt trên điện trở và công suất trên điện trở trong..

$P_{mach}$ công suất của toàn mạch$\left(W\right)$

$P_R$ công suất trên điện trở$\left(W\right)$

$P_r$ công suất trên điện trở trong $\left(W\right)$

$U$ hiệu điện thế hiệu dụng ở hai đầu mạch$\left(V\right)$

$I$ cường độ dòng điện hiệu dụng qua mạch.$\left(A\right)$

$R$ điện trở $\left(\Omega \right)$

$Q$ nhiệt lượng tỏa ra $\left(J\right)$

Với mạch RLC cộng hưởng : $\phi =0\to \cos \left(\phi \right)=1\to P=R{I}^2$

Với mạch chỉ có L,C : $\phi =\pm \frac{\pi }{2}\to \cos \left(\phi \right)=0\to P=0$

Kết luận : công suất tỏa nhiệt chỉ có trên R

Hệ số công suất cho biết khả năng sử dụng điện năng của mạch

$I=\frac{P}{U.\cos \left(\phi \right)}$

Khi $\cos \left(\phi \right)$ tiến đến 1 ,hao phí giảm , càng có lợi

Để tăng $\cos \left(\phi \right)$ : $\cos \left(\phi \right)=\frac{R}{\sqrt{R+{\left(Z_L-Z_C\right)}^2}}$

Ta thường mắc các bộ tụ để giảm $\phi$

Trong các mạch điện : $\cos \left(\phi \right)\ge 0,85$

$$\begin{gathered} P_R=\frac{U^{2}R}{R^2+{\left(Z_L-Z_C\right)}^2}=\frac{U^2}{R^{ }+{\displaystyle \frac{{\left(Z_L-Z_C\right)}^2}{R}}}\le \frac{U^2}{2\left|Z_L-Z_C\right|} \\ \to P_{R}max=\frac{U^2}{2\left(Z_L-Z_C\right)} khi R=\left|Z_L-Z_C\right| \end{gathered}$$

$\tan \left(\phi \right)=\frac{Z_L-Z_C}{R}\to \tan \left(\phi \right)=\pm 1\to \phi =\pm \frac{\pi }{4}$

$$\begin{gathered} P_R=\frac{U^{2}R}{{\left(R+r\right)}^2+{\left(Z_L-Z_C\right)}^2}=\frac{U^2}{R^{ }+{\displaystyle \frac{r^2+{\left(Z_L-Z_C\right)}^2}{R}+2r}}\le \frac{U^2}{2\left(R+r\right)} \\ \to P_{R}max=\frac{U^2}{2\left(R+r\right)} khi R=\sqrt{{\left(Z_L-Z_C\right)}^2+r^2} \end{gathered}$$

$\cos \left(\phi \right)=\frac{R}{\sqrt{{\left(R+r\right)}^2+{\left(Z_L-Z_C\right)}^2}}=\frac{R}{\sqrt{2R(R-r)}}=\sqrt{\frac{R}{2\left(R+r\right)}}$

$$\begin{gathered} P_{mach}=\frac{U^2\left(R+r\right)}{{\left(R+r\right)}^2+{\left(Z_L-Z_C\right)}^2}=\frac{U^2}{R+r^{ }+{\displaystyle \frac{{\left(Z_L-Z_C\right)}^2}{R+r}}}\le \frac{U^2}{2\left|Z_L-Z_C\right|} \\ \to P_{mach}max=\frac{U^2}{2\left(Z_L-Z_C\right)} khi R+r=\left|Z_L-Z_C\right| \end{gathered}$$

$\tan \left(\phi \right)=\frac{Z_L-Z_C}{R+r}\to \tan \left(\phi \right)=\pm 1\to \phi =\pm \frac{\pi }{4}$

$R_1.R_2$ giá trị điện trở khi có mạch có cùng công suất, cường độ dòng điện.

$R$ giá trị điện trở khi có mạch có cùng công suất cực đại $P_{max}=\frac{U^2}{2R}$

Khi một trong L,C thay đổi

$$\begin{gathered} U_r=\frac{rU}{\sqrt{{\left(R+r\right)}^2+{\left(Z_L-Z_C\right)}^2}} max \\ \Rightarrow Z_L=Z_C\Rightarrow U_r max=\frac{rU}{R+r} \end{gathered}$$

Xảy ra hiện tượng cộng hưởng

$LC=\frac{1}{{\omega }^2}$

$\omega$ tần số góc xảy ra cộng hưởng ứng với  L, C

Khi R thay đổi

$$\begin{gathered} U_r=\frac{rU}{\sqrt{{\left(R+r\right)}^2+{\left(Z_L-Z_C\right)}^2}} max \\ \Rightarrow Khi R=0\Rightarrow U_r max=\frac{rU}{\sqrt{r^2+{\left(Z_L-Z_C\right)}^2}} \end{gathered}$$

Không phải trường hợp cộng hưởng

Khi r thay đổi :

$$\begin{gathered} P_r=r{I}^2=\frac{U^2}{2R+r+{\displaystyle \frac{R^2+{\left(Z_L-Z_C\right)}^2}{r}}} \\ \to P_r max=\frac{U^2}{2\left(R+r\right)} khi R^2+{\left(Z_L-Z_C\right)}^2=r^{2}x \end{gathered}$$

$n_0$ tốc độ góc của máy phát điện (vòng/s)

$p$ số cặp cực

Ta xem động cơ như điện trở mắc nối tiếp với cuộn cảm

$∆U$ độ sút áp trên dây

$U_P$ hiệu điện thế phát

$U$ hiệu điện thế đến

$P_{hp}$ công suất hao phí trên dây $\left(W\right)$

$P_P$ công suất phát $\left(W\right)$

$U_P$ hiệu điện thế phát $\left(V\right)$

$I_2$ dòng điện ở cuộn thứ cấp $\left(A\right)$

$I_1$ dòng điện ở cuộn sơ cấp $\left(A\right)$

Nếu cuộn sơ cấp lí tưởng thì $\cos \left({\phi }_1\right)=1$

Mạch có dạng:

Để có mạch cầu Wheatstone : $I_5=0 A hay V_{MN}=0 V$

$\frac{R_1}{R_3}=\frac{R_2}{R_4}$

Khi đó có thể chập M và N với nhau

1/Mạch chứa đèn :

Trên đèn thường ghi $\left(U_{Đ},P_{Đ}\right)$ với $U_{Đ}$ là hiệu điện thế cần đặt vào hai đầu đèn để đèn sáng bình thường hay còn gọi là hiệu điện thế định mức , $P_{Đ}$ là công suất của đèn khi đèn sáng bình thường hay còn gọi là công suất định mức.

Các công thức :

$R_{Đ}=\frac{{U^2}_{Đ}}{P_{Đ}}$ ,  $I_{bt}=\frac{P_{Đ}}{U_{Đ}}$

Kí hiệu trên mạch:

2/Thiết bị điện và đo điện

a/Khóa K: Có tác dụng đóng ngắt mạch điện.Khi K đóng dòng điện được phép chạy qua và khi K mở thì không cho dòng điện chạy qua

Kí hiệu :

b/Tụ điện C : Có tác dụng tích điện và không cho dòng điện một chiều đi qua.

Kí hiệu

c/Ampe kế : Dùng để đo cường độ dòng điện thường có điện trở rất nhỏ và được mắc nối tiếp.

Kí hiệu

d/Vôn kế: Dùng để đo hiệu điện thế thường có điện trở rất lớn và được mắc song song.

Kí hiệu :

e/Điện kế G : Dùng để xác định chiều dòng điện trong đoạn mạch.Mắc nối tiếp với mạch

Kí hiệu :

f/Oát kế :Dùng để đo công suất trong mạch.Mắc nối tiếp với mạch

Kí hiệu :

Xét mạch không chứa nguồn

TH1 : Khi giữa MN không có điện trở, cùng một nhánh.

$V_M\approx V_N$ do điện trở của dây rất nhỏ có thể bỏ qua $U_{MN}=\rho \frac{l}{S}.I$

TH2: Khi giữa MN có điện trở , cùng một nhánh

$U_{MN}=U_R=I.R=V_M-V_N$

TH3: Khi giữa MN nằm trên mỗi nhánh

$U_{MN}=V_M-V_N=U_{AN}-U_{AM}=I_{AN}.R_{AN}-I_{AM}.R_{AM}$

Với ví dụ trên hình:

$$\begin{gathered} U_{MN}=V_M-V_N=I_2.R_2-I_1.R_1 \\ {I}_2=\frac{U_{AB}}{R_1+R_3} ; I_1=\frac{U_{AB}}{R_2+R_4} \end{gathered}$$

Khi bài toán hỏi cách mắc V kế : ta mắc cực dương với điểm có điện thế lớn hơn, cực âm nối với cực còn lại

TH4: MN nối hai nhánh bằng điện trở

Chọn chiều dòng điện trên MN

Theo định luật nút mạch tại M, N

$$\begin{gathered} T\mathrm{ạ}i M :I_5+I_1=I_3 \\ Tại N: I_5+I_4={\mathrm{Ị}}_2 \\ \Rightarrow \\ \frac{U_{AM}-U_{AN}}{R_5}+\frac{U_{AM}}{R_1}=\frac{U_{AB}-U_{AM}}{R_3} \\ \frac{U_{AM}-U_{AN}}{R_5}+\frac{U_{AB}-U_{AN}}{R_4}=\frac{U_{AN}}{R_2} \end{gathered}$$

Giải hệ tìm $U_{AN} ,U_{AM}$

DÒNG ĐIỆN TRONG CHẤT ĐIỆN PHÂN

1/Định nghĩa chất điện phân

Chất điện phân là những dung dịch muối, axit ,bazo và các muối, bazo nóng chảy có tính chất cho dòng điện chạy qua.

Ví dụ: dung dịch HCL, Oxit nhôm nóng chảy.

2.Dòng điện trong chất điện phân

Khi các axit,bazo,muối hòa tan vào nước dễ phân li tạo thành các ion dương và các ion âm. Số lượng phân li [hụ thuộc nồng độ và nhiệt độ

Các ion chuyển động nhiệt hỗn loạn.Trong quá trình chuyển động các ion dương và ion âm có thể kết hợp lại tạo thành phần tử trung hòa.

KL: Dòng điện trong chất diên phân là sự chuyển dởi có hướng của các ion  dương cùng chiều điện trường và các ion âm ngược chiều điện trường.

HIỆN TƯỢNG XẢY RA Ở ĐIỆN CỰC

1.Bình điện phân: gồm hai điện cực làm bằng kim loại hay than chì được nhúng vào chất điện phân.

Kí hiệu:

2.Hiện tượng duơng cực tan:

Hiện tượng dương cực tan là hiện tượng cực dương anot bi ăn mòn, cực âm có kim loại bám vào khi cho dòng điện một chiều chạy qua bình điện phân có ion kim loại trong dung dịch diện phân mà anot củng làm bằng chính kim loại ấy.

Ví dụ : Điện phân dung dịch $CuS{O}_4$ điện cực làm bằng đồng.

Tại Anot: Đồng trên điện cực nhường 2e và $S{O_4}^{2-}$ kéo  vào dung dịch: $Cu\to C{u}^{2+}+2e^{-}$

Tại Catot: các ion đồng di chuyển về phía catot nhận 2e trở thành đồng bám lên catot: $C{u}^{2+}+2e^{-}\to Cu$

Kết quả : Đồng trên điện cực anot giảm ,trên catot thì tăng.

3.Phản ứng phụ

Phản ứng phụ là phản ứng hóa học của các nguyên tử trung hòa hình thành khi các ion đến các điện cực nhường , nhận eclectron có thể tác dụng với các điện cực , dung môi.

Ví dụ: Điện phân dung dịch $H_{2}S{O}_4$ điện cực bằng than chì.

Tại Anot: Các ion $H^{+}$ đến nhận 2e trở thành phân tử khí  $2H^{+}+2e^{-}\to H_2\uparrow$

Tại Catot: Các ion $S{O_4}^{2-},O{H}^{-}$do nước phân li di chuyển đến nhưng chỉ $O{H}^{-}$ nhường bớt e để tạo thành khí $4O{H}^{-}-4e\to O_2+2H_{2}O$

Kết quả: Tạo ra khí $H_2,O_2$

CHÁT BÁN DẪN VÀ TÍNH CHẤT

1/Khái niệm chất bán dẫn : Chất bán dẫn là những chất dẫn điện ở một nhiệt độ nhất định và không dẫn điện ở nhiệt độ thường.

Ví dụ: Silic,                                                           Germani

2/Tính chất:

+ Điện trở suất của chất bán dẫn phụ thuộc vào nhiệt độ, nhiệt độ càng cao điện trở suất càng nhỏ.

+ Điện trở suất phụ thuộc vào nồng độ tạp chất.

+ Điện trở suất cũng bị giảm khi bị ánh sáng chiếu vào hoặc bị tác nhân ion hóa.

HẠT TẢI ĐIỆN TRONG CHẤT BÁN DẪN

1/Bán dẫn loại p và bán dẫn loại n

Bán dẫn loại n là chất bán dẫn có hạt tải điện mang điện tích âm.

Bán dẫn loại p là chất bán dẫn có hạt tải điện mang điện tích dương.

2/Electron và lỗ trống

Chất bán dẫn có hai loại hạt tải điện là electron và lỗ trống.

Electron dẫn là electron bị bứt ra khỏi mối liên kết, trở nên tự do và trở thành hạt tải điện.

Lỗ trống là vị trí của electron khi bị bứt ra (cũng được xem là điện tích dương).

Dòng điện trong chất bán dẫn là dòng chuyển dời có hướng của các electron dẫn ngược chiều điện trường và các lỗ trống cùng chiều điện trường.

LỚP CHUYỂN TIẾP P-N

1/Định nghĩa:

Lớp chuyển tiếp p-n là chỗ tiếp xúc của miền bán dẫn loại p và miền bán dẫn loại n trên một tinh thể bán dẫn.( Còn gọi là lớp nghèo)

Dòng điện chỉ chạy qua được lóp chuyển tiếp p-n theo chiều từ p sang n, nên lớp chuyển tiếp p-n được dùng làm điôt bán dẫn để chỉnh lưu dòng điện xoay chiều.

2/Đặc điểm: Các electron dẫn và các lỗ trống ở lớp tiếp giáp ghép cặp với nhau dẫn đến giảm mật độ hạt tải điện nên điện trở của lớp nghèo rất lớp.

3/Dòng điện trong lớp nghèo

Trong lớp nghèo, có điện trường tiếp xúc từ n sang p .

Khi điện trường đặt vào p-n ,lỗ trống dẫn cùng chiều E, electron dẫn ngược chiều E.

Khi điện trường đặt vào n-p, lớp nghèo mở rộng.

3/Hiện tượng phun hạt tải điện

Hiện tượng phun hạt tải điện là hiện tượng khi hạt đi theo chiều thuận, có sự phun hạt từ vùng này sáng vùng khác.

4/Ứng dụng :  ,Tranzito                                        Điot bán dẫn

BIẾN TRỞ

Biến trở là các điện trở có thể thay đổi giá trị.

Các loại

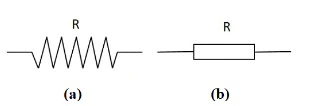

Kí hiệu

Công suất tỏa nhiệt của biến trở

$R_N$ là điện trở của đoạn mạch.

Điện trở của toàn mạch : $R_{td}=R_x+R_N$

$$\begin{gathered} P_x=\frac{U^2{R}_x}{{\left(R_x+R_N\right)}^2}=\frac{U^2}{{\left(\sqrt{R_x}+{\displaystyle \frac{R_N}{\sqrt{R_x}}}\right)}^2}\le \frac{U^2}{4R_N} \\ Khi R_x=R_N , P_x=\frac{U^2}{4R_N} \end{gathered}$$

Trong đó:

$i_c$: cường độ dòng điện cảm ứng (A).

$e_c$: suất điện động cảm ứng của khung dây (V).

R: điện trở của khung dây ($\Omega$).
