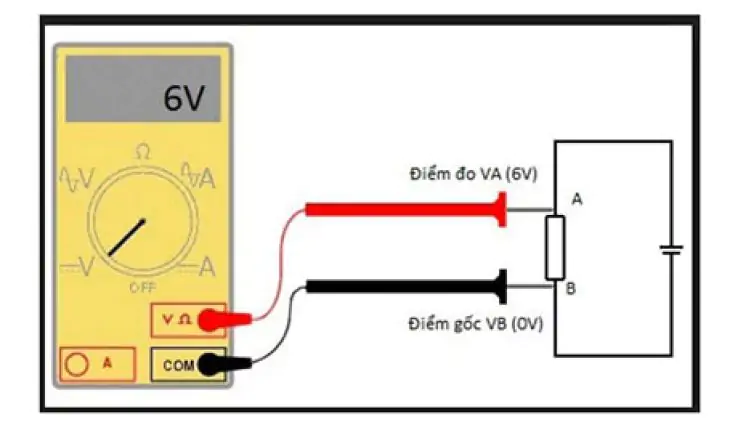

Hiệu điện thế

Phát biểu: Hiệu điện thế giữa hai điểm M, N trong điện trường đặc trưng cho khả năng sinh công của điện trường trong sự di chuyển của một điện tích từ M đến N. Nó được xác định bằng thương số của công của lực điện tác dụng lên điện tích $q$ trong sự di chuyển từ M đến N và độ lớn của $q$.

Chú thích:

$U_{MN}$: hiệu điện thế giữa hai điểm M và N $\left(V\right)$

$V_M,V_N$: điện thế của điện tích tại M và N $\left(V\right)$

$A_{MN}$: công của lực điện tác dụng lên điện tích $q$ trong sự di chuyển từ M đến N $\left(J\right)$

$q$: độ lớn của điện tích $\left(C\right)$

Công thức này cho thấy tại sao ta lại dùng đơn vị của cường độ điện trường là $V/m$.

Chú thích:

$E$: cường độ điện trường $(V/m)$

$U_{MN}$: hiệu điện thế giữa hai điểm M và N $\left(V\right)$

$d=\overline{MN}$ $\left(m\right)$

Khái niệm: Điện dung $C$ của tụ điện là đại lượng đặc trưng cho khả năng tích điện của tụ điện ở một hiệu điện thế nhất định. Nó được xác định bằng thương số của điện tích $Q$ của tụ điện và hiệu điện thế $U$ giữa hai bản của nó.

Chú thích:

$C$: điện dung của tụ điện $\left(F\right)$

$Q$: điện tích tụ điện $\left(C\right)$

$U$: hiệu điện thế giữa hai bản tụ $\left(V\right)$

Đơn vị điện dung: Các tụ điện thường dùng chỉ có điện dung từ ${10}^{-12}F$ đến ${10}^{-6 }F$.

- 1 microfara (kí hiệu là $\mu F$) =$1.{10}^{-6}F$

- 1 nanofara (kí hiệu là $nF$) =$1.{10}^{-9}F$

- 1 picofara (kí hiệu là $pF$) = $1.{10}^{-12}F$

Các loại tụ điện phổ biến.

Tụ điện bị nổ khi điện áp thực tế đặt vào hai đầu tụ lớn hơn điện áp cho phép

Con số trên tụ giúp ta biết được thông số định mức đối với mỗi loại tụ điện.

Khái niệm: Năng lượng của tụ điện là năng lượng dữ trữ trong tụ điện dưới dạng điện trường  khi được tích điện.

Đối với tụ điện phẳng:

$W=\frac{1}{2}C{U}^2=\frac{1}{2}\frac{\epsilon S}{4k\pi d}.E^2.d^2=\frac{\epsilon S{E}^{2}d}{8k\pi }$

Chú thích:

$W$: năng lượng điện trường $\left(J\right)$

$Q$: điện tích của tụ điện $\left(C\right)$

$C$: điện dung của tụ điện $\left(F\right)$

$U$: hiệu điện thế giữa hai bản tụ $\left(V\right)$

Phát biểu: Lượng điện năng mà một đoạn mạch tiêu thụ khi có dòng điện chạy qua để chuyển hóa thành các dạng năng lượng khác được đo bằng công của lực điện thực hiện khi dịch chuyển có hướng các điện tích.

Chú thích:

$A$: điện năng tiêu thụ của đoạn mạch ($J)$

$U$: hiệu điện thế $\left(V\right)$

$q$: độ lớn của điện tích $\left(C\right)$

$I$: cường độ dòng điện $\left(A\right)$

$t$: thời gian $\left(s\right)$

Vận dụng: Điện năng tiêu thụ thông thường được đo bằng đồng hồ điện, hay còn gọi là công tơ điện.

Đơn vị đo: 1 $kWh$ = 3600000 $Ws$ = 3600000 $J$

Phát biểu: Công suất điện của một đoạn mạch là công suất tiêu thụ điện năng của đoạn mạch đó và có trị số bằng điện năng mà đoạn mạch tiêu thụ trong một đơn vị thời gian, hoặc bằng tích của hiệu điện thế giữa hai đầu đoạn mạch và cường độ dòng điện chạy qua đoạn mạch đó.

Chú thích:

$\mathcal{P}$: công suất điện của đoạn mạch $\left(W\right)$

$A$: điện năng tiêu thụ $\left(J\right)$

$t$: thời gian $\left(s\right)$

$U$: hiệu điện thế giữa hai đầu đoạn mạch $\left(V\right)$

$I$: cường độ dòng điện $\left(A\right)$

Dụng cụ dùng để đo công suất thường dùng là Watt kế.

Chú thích:

$R$: điện trở $\left(\Omega \right)$

$I$: cường độ dòng điện $\left(A\right)$

$U$: hiệu điện thế $\left(V\right)$

Chú thích:

$R$: điện trở $\left(\Omega \right)$

$I$: cường độ dòng điện $\left(A\right)$

$U$: hiệu điện thế $\left(V\right)$

Chú thích:

$C$: điện dung của tụ điện $\left(F\right)$

$Q$: điện tích tụ điện $\left(C\right)$

$U$: hiệu điện thế giữa hai bản tụ $\left(V\right)$

Lưu ý thêm:

- Trong trường hợp tất cả cả tụ điện đều giống nhau thì $C_{td}=n.C$.

- Cách ghép song song làm tăng điện dung của tụ điện phẳng, điện dung tương đương luôn lớn hơn từng điện dung thành phần.

Chú thích:

$C$: điện dung của tụ điện $\left(F\right)$

$Q$: điện tích tụ điện $\left(C\right)$

$U$: hiệu điện thế giữa hai bản tụ $\left(V\right)$

Lưu ý thêm:

- Cách ghép nối tiếp làm giảm điện dung tương tương của bộ tụ xuống. Điện dung tương đương luôn nhỏ hơn từng điện dung thành phần.

- Khi ghép nối tiếp nếu tất cả các tụ đều giống nhau thì $C_{tđ}=\frac{C}{n}$.

- Trong trường hợp chỉ có duy nhất 2 tụ ghéo nối tiếp thì $C_{tđ}=\frac{C_1.C_2}{C_1+C_2}$

Khái niệm: Pin quang điện (còn gọi là pin Mặt Trời) là một nguồn điện chạy bằng năng lượng ánh sáng. Nó biến đổi trực tiếp quang năng thành điện năng.

Pin hoạt động dựa vào hiện tượng quang điện trong xảy ra bên cạnh một lớp chặn (lớp chuyển tiếp).

Hiệu suất của các pin quang điện chỉ vào khoảng trên dưới $10\%.$

Cấu tạo: Tấm bán dẫn , bên trên có phủ một lớp mỏng bán dẫn loại . Mặt trên cùng là lớp kim loại mỏng trong suốt với ánh sáng và dưới cùng là một đế kim loại.

Ứng dụng: trong các máy đo ánh sáng, vệ tinh nhân tạo, máy tính bỏ túi,... Ngày nay người ta đã chế tạo thành công oto và máy bay chạy bằng pin quang điện.

Chú thích:

$U_0$: điện áp cực đại giữa hai bản tụ điện $\left(V\right)$

$Q_0$: điện tích cực đại $\left(C\right)$

$C$: điện dung của tụ điện $\left(F\right)$

$I_0$: cường độ dòng điện cực đại $\left(A\right)$

$\omega$: tần số góc của dao động $(rad/s)$

$L$: độ tự cảm của ống dây $\left(H\right)$

Phát biểu: Dòng điện và điện áp trong mạch là hai đại lượng vuông pha nhau, trong đó $i$ sớm pha $\frac{\pi }{2}$ so với $u$.

Chú thích:

$u$: điện áp tức thời $\left(V\right)$

$U_0$: điện áp cực đại $\left(V\right)$

$i$: cường độ dòng điện tức thời $\left(A\right)$

$I_0$: cường độ dòng điện cực đại $\left(A\right)$

Phát biểu: Dòng điện qua cuộn cảm thuần $L$ sinh ra từ thông biến thiên, từ đó sinh ra từ trường. Do đó trong cuộn cảm thuần có năng lượng từ trường.

Chú thích:

$W_L, W_{Lmax}$: năng lượng từ trường và năng lượng từ trường cực đại qua cuộn cảm $\left(J\right)$

$i,I_0$: cường độ dòng điện tức thời và cường độ dòng điện cực đại qua cuộn cảm $\left(C\right)$

$L$: độ tự cảm của cuộn cảm $\left(H\right)$

$u, U_0$: điện áp tức thời và điện áp cực đại của tụ điện $\left(V\right)$

$C$: điện dung của tụ điện $\left(F\right)$

Sự tương quan giữa các đại lượng:

Sự tương quan giữa các công thức:

Lực điện : $F=\begin{array}{c}\left|\begin{array}{c}q\end{array}\right|\end{array}E$

Với : $E:$Cường độ điện trường$\left(V/m\right)$

         $U:$ Hiệu điện thế $\left(V\right)$

         $d:$ Khoảng cách $\left(m\right)$

Khi : $\overrightarrow{F}$cùng phương , cùng chiều $\overrightarrow{P}$

    $g\text{'}=g+\frac{\left|q\right|E}{m}$

Áp dụng khi :$\left(\overrightarrow{E} cùng chiều\overrightarrow{ g} ; q>0\right)$; $\left(\overrightarrow{E} ngược chiều\overrightarrow{ g} ; q<0\right)$

Khi : $\overrightarrow{F}$cùng phương , ngược chiều $\overrightarrow{P}$

    $g\text{'}=g-\frac{\left|q\right|E}{m}$

Áp dụng khi $\left(\overrightarrow{E} cùng chiều\overrightarrow{ g} ; q<0\right)$ $\left(\overrightarrow{E} ngược chiều\overrightarrow{ g} ; q>0\right)$

Chu kì mới : $T\text{'}=2\pi \sqrt{\frac{l}{g\text{'}}}$

$\frac{T\text{'}}{T}=\sqrt{\frac{g}{g\text{'}}}$

Lực điện : $F=\begin{array}{c}\left|\begin{array}{c}q\end{array}\right|\end{array}E$

Với : $E:$Cường độ điện trường$\left(V/m\right)$

         $U:$ Hiệu điện thế $\left(V\right)$

         $d:$ Khoảng cách $\left(m\right)$

Khi $\overrightarrow{F} \perp \overrightarrow{P}$ :

$g\text{'}=\sqrt{g^2+{\left(\frac{qE}{m}\right)}^2}$ ; $\tan \alpha =\frac{F}{P}$ ,$\alpha$ là góc lệch theo phương đứng

Khi $\overrightarrow{F}\angle \overrightarrow{P}=\beta$

$g\text{'}=\sqrt{g^2+{\left(\frac{qE}{m}\right)}^2+2\frac{gE\left|q\right|}{m}\cos \left(\overrightarrow{F;}\overrightarrow{P}\right)}$

Chu kì mới : $T\text{'}=2\pi \sqrt{\frac{l}{g\text{'}}}$

$\frac{T\text{'}}{T}=\sqrt{\frac{g}{g\text{'}}}$

Cách tạo ra tia X (tia Gơn ghen )

Đặt vào 1 điện thế $U_{AK}$ vào hai cực củc ống.Đốt nóng catot $\to$phát xạ nhiệt e $\to$các e chuyển về atot với tốc độ lớn.

Các e này đập mạnh vào đối catot và phát ra tia X.

Nhưng chi một phần nhỏ năng lượng chuyển hóa thành tia X còn lại trở thành tia X.

Tần số tia Gơn ghen càng lớn thì tia gơn ghen càng cứng dẫn đấn tính đâm xuyên càng mạnh

Động năng của e tại đối âm cực :

$\frac{1}{2}m{v}^2-\frac{1}{2}m{v_0}^2=U_{AK}.e$$\Rightarrow hf-\frac{1}{2}m{v_0}^2=e.U_{AK}$ khi bỏ qua động năng ban đầu $W_{đ0}\approx 0$

Bước sóng tia Gơn ghen ngắn nhất khi ta bỏ qua vận tốc ban đầu của e lectron

Với H là hiệu suất

     $N_p$ số photon

     $I$ Cường độ dòng điện $\left(A\right)$

     $\lambda$ Bước sóng của tia X $\left(m\right)$

Với $W_{đ}$ là động năng tổng cộng $\left(J\right)$.

      Q nhiệt lượng tỏa ra $\left(J\right)$

      $N_e$ số electron đập vào

Gia tốc tác dụng lên e : $a=\frac{Ue}{md}$

Quãng đường cực đại : $s_{max}=\frac{v^2}{2a}=\frac{v^{2}md}{Ue}$

Với U là hiệu điện thế đặt vào hai bản tụ AB

d : khoảng cách giữa hai bản

Vì $U_{AK}>0$ nên anot hút các electron về phía nó. Những electron có vận tốc ban đầu cực đại bắn ra theo phương song song với hai bản sẽ ứng với $R_{max}$

Từ phương trình chuyển đông: $\left\{\begin{array}{l}x=v_{0}t\\ y=\frac{a{t}^2}{2}\end{array}\right.$ thay $x_D= R$ và $y_D=D$

Ta được  : $\left\{\begin{array}{l}d=y=\frac{a{t}^2}{2}\Rightarrow t=\sqrt{\frac{2d}{a}}\\ R=x=v_{0}t=v_0\sqrt{\frac{2d}{a}}\end{array}\right.$ với $a=\frac{F}{m}=\frac{\left|e\right|U}{md}$

$\Rightarrow R_{max}=v_0\sqrt{\frac{2d}{\left|a\right|}}$

Khi $W_{đ}=U_{AK}e$ ;$U_{AK}$ điện thế hãm

$R_{max}=2d\sqrt{\frac{U_{AK}}{U}}$

Định lý động năng

$$\begin{gathered} W_{đN}-W_{đM}=U_{MN}.\left(-e\right) \\ \Rightarrow W_{đN}=-U_{MN}.e+\left(\epsilon -A\right) \end{gathered}$$

Để giảm động năng tại N thì U tăng ,bước sóng tăng

Hạt chuyển động ném ngang : $a=\frac{Ue}{m.d}$

Thời gian chuyển động theo phương ngang trong khoảng chiều dài tụ : $t=\frac{l}{v_0}$

Thời gian bay đến bản dương : $t=\sqrt{\frac{2h}{a}}=\sqrt{\frac{2.{\displaystyle h}}{{\displaystyle \frac{Ue}{md}}}}=\sqrt{\frac{2h{m}_e}{U.e.d}}$

 Thời gian bay trong bản tụ là $t=Min\left(t_1;t_2\right)$

giả sử hạt bay từ M đến N , biết $U_{MN}<0$

Biến thiên động năng:

$W_{đN}-W_{đM}=U_{MN}.\left(-e\right)$

$\Rightarrow v_N=\sqrt{{v_M}^2-\frac{2U_{MN}.e}{m_e}}=\sqrt{\frac{2\left(\epsilon -A\right)-2U_{MN}.e}{m_e}}$

s : quãng đường e đi được

U: độ lớn hiệu điện thế dăt vào bản tụ

d: khoảng cách giữa hai bản tụ

s : quãng đường e đi được

U: độ lớn hiệu điện thế dăt vào bản tụ

d: khoảng cách giữa hai bản tụ

Xác định thời gian bay bên trong tụ :

$t_1=\frac{l}{v_0} ; t_2=\sqrt{\frac{2hmd}{Ue}}$

$TH1: t_2>t_1$ Tụ chưa đi hết chiều dài bản :

$v_M=\sqrt{{v_O}^2+\frac{2Ueh}{md}}$

$TH1: t_2<t_1$Tụ  đã đi hết chiều dài bản :

$$\begin{gathered} v_M=\sqrt{{v_O}^2+\frac{2Ue}{md}}=\sqrt{{v_o}^2+2a\left(h-h_2\right)} \\ {h}_2=h-\frac{a{t}^2}{2}=h-\frac{a{v_o}^2}{2l^2} \\ \Rightarrow v_M=\sqrt{{v_O}^2+\frac{2Ue∆h}{md}}=\sqrt{{v_o}^2+2a\left(h-h_2\right)}=v_o\sqrt{1+\frac{a^2}{l^2}} \end{gathered}$$

giả sử e đi từ M đến N

$W_{đN}=W_{đM}-U_{MN}.e=\left(\epsilon -A\right)-U_{MN}.e$

Động năng tăng khi U<0

Động năng giảm khi U>0

Khi $W_{đM}=U_{MN}.e$ thì $U_{MN}$ gọi là hiệu điện thế hãm

1/Mạch chứa đèn :

Trên đèn thường ghi $\left(U_{Đ},P_{Đ}\right)$ với $U_{Đ}$ là hiệu điện thế cần đặt vào hai đầu đèn để đèn sáng bình thường hay còn gọi là hiệu điện thế định mức , $P_{Đ}$ là công suất của đèn khi đèn sáng bình thường hay còn gọi là công suất định mức.

Các công thức :

$R_{Đ}=\frac{{U^2}_{Đ}}{P_{Đ}}$ ,  $I_{bt}=\frac{P_{Đ}}{U_{Đ}}$

Kí hiệu trên mạch:

2/Thiết bị điện và đo điện

a/Khóa K: Có tác dụng đóng ngắt mạch điện.Khi K đóng dòng điện được phép chạy qua và khi K mở thì không cho dòng điện chạy qua

Kí hiệu :

b/Tụ điện C : Có tác dụng tích điện và không cho dòng điện một chiều đi qua.

Kí hiệu

c/Ampe kế : Dùng để đo cường độ dòng điện thường có điện trở rất nhỏ và được mắc nối tiếp.

Kí hiệu

d/Vôn kế: Dùng để đo hiệu điện thế thường có điện trở rất lớn và được mắc song song.

Kí hiệu :

e/Điện kế G : Dùng để xác định chiều dòng điện trong đoạn mạch.Mắc nối tiếp với mạch

Kí hiệu :

f/Oát kế :Dùng để đo công suất trong mạch.Mắc nối tiếp với mạch

Kí hiệu :

Xét mạch không chứa nguồn

TH1 : Khi giữa MN không có điện trở, cùng một nhánh.

$V_M\approx V_N$ do điện trở của dây rất nhỏ có thể bỏ qua $U_{MN}=\rho \frac{l}{S}.I$

TH2: Khi giữa MN có điện trở , cùng một nhánh

$U_{MN}=U_R=I.R=V_M-V_N$

TH3: Khi giữa MN nằm trên mỗi nhánh

$U_{MN}=V_M-V_N=U_{AN}-U_{AM}=I_{AN}.R_{AN}-I_{AM}.R_{AM}$

Với ví dụ trên hình:

$$\begin{gathered} U_{MN}=V_M-V_N=I_2.R_2-I_1.R_1 \\ {I}_2=\frac{U_{AB}}{R_1+R_3} ; I_1=\frac{U_{AB}}{R_2+R_4} \end{gathered}$$

Khi bài toán hỏi cách mắc V kế : ta mắc cực dương với điểm có điện thế lớn hơn, cực âm nối với cực còn lại

TH4: MN nối hai nhánh bằng điện trở

Chọn chiều dòng điện trên MN

Theo định luật nút mạch tại M, N

$$\begin{gathered} T\mathrm{ạ}i M :I_5+I_1=I_3 \\ Tại N: I_5+I_4={\mathrm{Ị}}_2 \\ \Rightarrow \\ \frac{U_{AM}-U_{AN}}{R_5}+\frac{U_{AM}}{R_1}=\frac{U_{AB}-U_{AM}}{R_3} \\ \frac{U_{AM}-U_{AN}}{R_5}+\frac{U_{AB}-U_{AN}}{R_4}=\frac{U_{AN}}{R_2} \end{gathered}$$

Giải hệ tìm $U_{AN} ,U_{AM}$

$I_{AB}$ dòng điện trên đoạn AB

$U_{AB}$ hiệu điện thế giữa hai đầu AB

Ta chọn chiều dòng điện A đến B

Nếu dòng điện đi vào cực dương thì ta lấy $-\mathcal{E}$ và ngược lại ta lấy $+\mathcal{E}$.

Khi tính toán: $I>0$ thì dòng điện đúng chiều ban đầu chọn và ngược lại $I<0$ thì ngược chiều so với chiều đã chọn.

Ứng dụng: Dùng để tính hiệu điện thế giữa hai điểm.

Với $A_{MN}$ công lực điện từ M đến N.

      $q \left(C\right)$ điện tích của hạt.

      $U_{MN}$ hiệu điện thế giữa hai điểm $MN$

DÒNG ĐIỆN TRONG CHẤT ĐIỆN PHÂN

1/Định nghĩa chất điện phân

Chất điện phân là những dung dịch muối, axit ,bazo và các muối, bazo nóng chảy có tính chất cho dòng điện chạy qua.

Ví dụ: dung dịch HCL, Oxit nhôm nóng chảy.

2.Dòng điện trong chất điện phân

Khi các axit,bazo,muối hòa tan vào nước dễ phân li tạo thành các ion dương và các ion âm. Số lượng phân li [hụ thuộc nồng độ và nhiệt độ

Các ion chuyển động nhiệt hỗn loạn.Trong quá trình chuyển động các ion dương và ion âm có thể kết hợp lại tạo thành phần tử trung hòa.

KL: Dòng điện trong chất diên phân là sự chuyển dởi có hướng của các ion  dương cùng chiều điện trường và các ion âm ngược chiều điện trường.

HIỆN TƯỢNG XẢY RA Ở ĐIỆN CỰC

1.Bình điện phân: gồm hai điện cực làm bằng kim loại hay than chì được nhúng vào chất điện phân.

Kí hiệu:

2.Hiện tượng duơng cực tan:

Hiện tượng dương cực tan là hiện tượng cực dương anot bi ăn mòn, cực âm có kim loại bám vào khi cho dòng điện một chiều chạy qua bình điện phân có ion kim loại trong dung dịch diện phân mà anot củng làm bằng chính kim loại ấy.

Ví dụ : Điện phân dung dịch $CuS{O}_4$ điện cực làm bằng đồng.

Tại Anot: Đồng trên điện cực nhường 2e và $S{O_4}^{2-}$ kéo  vào dung dịch: $Cu\to C{u}^{2+}+2e^{-}$

Tại Catot: các ion đồng di chuyển về phía catot nhận 2e trở thành đồng bám lên catot: $C{u}^{2+}+2e^{-}\to Cu$

Kết quả : Đồng trên điện cực anot giảm ,trên catot thì tăng.

3.Phản ứng phụ

Phản ứng phụ là phản ứng hóa học của các nguyên tử trung hòa hình thành khi các ion đến các điện cực nhường , nhận eclectron có thể tác dụng với các điện cực , dung môi.

Ví dụ: Điện phân dung dịch $H_{2}S{O}_4$ điện cực bằng than chì.

Tại Anot: Các ion $H^{+}$ đến nhận 2e trở thành phân tử khí  $2H^{+}+2e^{-}\to H_2\uparrow$

Tại Catot: Các ion $S{O_4}^{2-},O{H}^{-}$do nước phân li di chuyển đến nhưng chỉ $O{H}^{-}$ nhường bớt e để tạo thành khí $4O{H}^{-}-4e\to O_2+2H_{2}O$

Kết quả: Tạo ra khí $H_2,O_2$

CÁCH TẠO DÒNG ĐIỆN TRONG CHÂN KHÔNG

1/Khái niệm chân không: chân không là môi trường đã lấy đi tất cả các phần tử khí. Không chứa các hạt tải điện.

2/Dòng điện trong chân không

  Dòng điện trong chân không là dòng chuyển dời có hướng của các electron được đưa vào khoảng chân không đó.

3/Cách tạo ra dòng điện trong chân không

   Xét một ống chân không có hai cực và môi trường là chân không.Đặt vào anot và catot một hiệu điện thế $U_{AK}>0$ ,dẫn đến catot bi nung nóng đỏ các electron bức ra do chuyển động nhiệt dưới tác điện trường các electron này bay đến anot tạo thành dòng điện.Khi $U_{AK}$ càng lớn, thì dòng điện bão hòa càng lớn (do số electron đến được điện cực nhiều hơn).

4/ Đồ thị sự phụ thuộc của cường độ dòng điện trong chân không vào hiệu điện thế

TIA CATOT (TIA ÂM CỰC)

1/Hoạt động của tia catot

Đặt một hiệu điện thế lớn vào hai cực, sau đó dùng bơm để hút hết không khí ra ngoài để môi trường là chân không.

2/Tính chất

+ Tia catot tích điện âm cho vật cản.

+ Tia catot có năng lượng lớn, làm đen kính ảnh.

+ Tia catot bị lệch trong điện trường, từ trường.

3/ Ứng dụng

Làm đèn hình, ống phòng điện tử.

Sau khi đặt vào hai bản tụ một hiệu điện thế $U$, sẽ tạo ra một vùng có điện trường đều có cường độ $E$.

Khi đặt một điện tích vào hạt sẽ được gia tốc với $a=\frac{\left|q\right|U}{md}$

TH1: Hạt dứng yên : Vật sẽ chuyển động nhanh dần đều về phía bản + khi $q>0$ và ngược lại

TH2: Hạt đi song song với đường sức điện. Khi đó vật sẽ được tăng tốc khi đi về phía bản cùng dấu với điện tích, ngược lại hạt sẽ bị hãm và dừng lại sau đó quay dầu.

TH3: Hạt đi lệch hoặc vuông góc với đường sức điện hạt sẽ chuyển động dưới dạng ném xiên và ném ngang.

BIẾN TRỞ

Biến trở là các điện trở có thể thay đổi giá trị.

Các loại

Kí hiệu

Công suất tỏa nhiệt của biến trở

$R_N$ là điện trở của đoạn mạch.

Điện trở của toàn mạch : $R_{td}=R_x+R_N$

$$\begin{gathered} P_x=\frac{U^2{R}_x}{{\left(R_x+R_N\right)}^2}=\frac{U^2}{{\left(\sqrt{R_x}+{\displaystyle \frac{R_N}{\sqrt{R_x}}}\right)}^2}\le \frac{U^2}{4R_N} \\ Khi R_x=R_N , P_x=\frac{U^2}{4R_N} \end{gathered}$$
