Góc khúc xạ

Cầu vòng là sản phẩm của hiện tượng khúc xạ ánh sáng.

Phát biểu: Tia khúc xạ nằm trong mặt phẳng tới (tạo bởi tia tới và pháp tuyến) và ở phía bên kia pháp tuyến so với tia tới.

Với hai môi trường trong suốt nhất định, tỉ số giữa sin góc tới $\left(\sin i\right)$ và sin góc khúc xạ $\left(\sin r\right)$ luôn không đổi.

Chú thích:

$SI$: tia tới; $I$: điểm tới.

$N\text{'}IN$: pháp tuyến với mặt phân cách tại $I$.

$IR$: tia khúc xạ.

$i$: góc tới; $r$: góc khúc xạ.

Khái niệm: Tỉ số không đổi $\frac{\sin i}{\sin r}$ trong hiện tượng khúc xạ được gọi là chiết suất tỉ đối $n_{21}$ của môi trường (2) (chứa tia khúc xạ) đối với môi trường (1) (chứa tia tới).

Chú thích:

$n_{21}$: chiết suất tỉ đối

$i$: góc tới; $r$: góc khúc xạ

Lưu ý:

- Nếu $n_{21}>1$ thì $r<i$: Tia khúc xạ bị lệch lại gần pháp tuyến hơn. Ta nói môi trường (2) chiết quang hơn môi trường (1).

- Nếu $n_{21}<1$ thì $r>i$: Tia khúc xạ bị lệch xa pháp tuyến hơn. Ta nói môi trường (2) chiết quang kém môi trường (1).

Chú thích:

$n_1$: chiết suất của môi trường (1) chứa tia tới

$i$: góc tới

$n_2$: chiết suất của môi trường (2) chứa tia khúc xạ

$r$: góc khúc xạ

+ Nếu $n_1<n_2$ (môi trường tới chiết quang kém môi trường khúc xạ) thì $i>r$ (tia khúc xạ lệch gần pháp tuyến hơn).

+ Nếu $n_1>n_2$ (môi trường tới chiết quang hơn môi trường khúc xạ) thì  $i<r$ (tia khúc xạ lệch gần pháp tuyến hơn).

Khái niệm: Lăng kính là một khối chất trong suốt, đồng chất (thủy tinh, nhựa,...), thường có dạng lăng trụ tam giác.

Các phần tử của lăng kính gồm: cạnh, đáy, hai mặt bên.

Về phương diện quang học, một lăng kính được đặc trưng bởi:

- Góc chiết quang $A$.

- Chiết suất $n$.

Chú thích:

$i_1$: góc tới; $r_1$: góc khúc xạ của $i_1$

$i_2$: góc ló; $r_2$: góc khúc xạ của $i_1$

$n$: chiết suất

Lưu ý:

Trong trường hợp góc nhỏ thì: $\sin i\approx i$, $\sin r\approx r$.

Do đó: $i_1=n{r}_1$ và $i_2=n{r}_2$

Khái niệm: Góc $A$ hợp bởi hai mặt lăng kính được gọi là góc chiết quang hay góc ở đỉnh của lăng kính.

Chú thích:

$A$: góc chiết quang

$r_1$: góc khúc xạ của $i_1$

$r_2$: góc khúc xạ của $i_2$

Công thức lăng kính:

$$\begin{gathered} \sin \left(i\right)=n\sin \left(r\right) \\ \sin \left(i\text{'}\right)=n\sin \left(r\text{'}\right) \\ r+r\text{'}=A \\ D=i+i\text{'}-A=i-A+arc\sin \left(n\sin \left(A-arc\sin \left(\frac{\sin \left(i\right)}{n}\right)\right)\right) \end{gathered}$$

Với n là chiết suất của môi trường với ánh sáng đó

Khi góc nhỏ : $D=\left(n-1\right)A$

Bước 1: Xác định góc $r\text{'}$ của ánh sáng có chiết suất n trong lăng kính

Bước 2 : Xác định góc giới hạn của ánh sáng chiết suất n

$i_{gh}$với ánh sáng có chiết suất n $i_{gh}=arc\sin \left(\frac{1}{n}\right)$

$r\text{'}<i_{gh}$ : Ánh sáng n bị ló

$r\text{'}>i_{gh}$: Ánh sáng n bị ló ra ngoài

$r\text{'}=i_{gh}$: Tia ló đi theo mặt phân cách

Bước 3: So sánh chiết suất của các màu

$n_{tím}>...>n>...>n_{đỏ}$

$\Rightarrow {i_{gh}}_{tím}<...<i_{gh}<...<{i_{gh}}_{đỏ}$

Ánh sáng có chiết suất từ : $n_{tím}\to n$ sẽ bị phản xạ

Ánh sáng có chiết suất từ : $n\to n_{đỏ}$ sẽ bị ló

Khi góc lệch đạt cực tiểu : $r=r\text{'}=\frac{A}{2}$.$i=i\text{'}$.$D=2i-A$

$i=arc\sin \left(n\sin \frac{A}{2}\right)$

Bước 1 : Xác định góc ló của tia đỏ và tím:

$$\begin{gathered} \left\{\begin{array}{l}\sin \left(i\right)=n_{đỏ}\sin \left(r_{đỏ}\right)\\ \sin \left(i\right)=n_{tím}\sin \left(r_{tím}\right)\end{array}\right.\Rightarrow r_{đỏ};r_{tím} \\ \left\{\begin{array}{l}{i}_{2đỏ}=arc\sin \left(\frac{r_{đỏ}}{n_{đỏ}}\right)\\ i_{2tím}=arc\sin \left(\frac{r_{tím}}{n_{tím}}\right)\end{array}\right. \end{gathered}$$

Bước 2: Xác định góc lệch của tia đỏ và tia tím

$$\begin{gathered} D_{đỏ}=i+i_{2 đỏ}-A \\ {D}_{tím}=i+i_{2 tím}-A \end{gathered}$$

Bước 3: Xác định bề rộng quang phổ trên màn

$∆x=h\left(\tan \left(D_{tím}\right)-\tan \left(D_{đỏ}\right)\right)$

Với h là khoảng cách từ tia phân giác của lăng kính tới màn $\left(m\right)$

$∆x:$ Bề rộng quang phổ trên màn $\left(m\right)$

 Do $n_{tím}>n_{đỏ}$nên nếu tia màu đỏ bị phản xạ thì các tia còn lại cũng đều bị phản xạ.

Xét $i_{g{h}_{đỏ}}=arc\sin \left(\frac{1}{n_{đỏ}}\right)$ để xr phản xạ : $r{\text{'}}_{đỏ}=arc\sin \left(\frac{1}{n_{đỏ}}\right)$

Mà

$$\begin{gathered} r+r\text{'}=A \\ \Rightarrow r_{đỏ}=A-r{\text{'}}_{đỏ}<A-arc\sin \left(\frac{1}{n_{đỏ}}\right) \end{gathered}$$

Và

$$\begin{gathered} \left\{\begin{array}{l}{r}_{đỏ}<A-arc\sin \left(\frac{1}{n_{đỏ}}\right)\\ \sin \left(i\right)=n_{đỏ}\sin \left(r_{đỏ}\right)\end{array}\right. \\ \Rightarrow i<arc\sin \left(n_{đỏ}\sin \left(A-arc\sin \left(\frac{1}{n_{đỏ}}\right)\right)\right) \end{gathered}$$

Trong công thức ta dùng radian

Mở rộng nếu chùm sáng có những chiết suất bất kì ta chọn ánh sáng có chiết suất thấp nhất.

Với

$D \left(°\right)$ góc lệch giữa tia ló và tia tới

$r$ góc khúc xạ

$i$ góc tới

Với

$D\left(°\right)$ là góc lệch giữa tia phản xạ và tia khúc xạ

$r$ góc khúc xạ

$i$ góc tới

Góc lệch giữa tia phản xạ và tia khúc xạ $D=180°-i-r (D<180°)$

Định luật khúc xạ ánh sáng

$$\begin{gathered} \frac{\sin i}{\sin r}=\frac{n_2}{n_1} \\ \iff \frac{\sin i}{\sin \left(180°-i-D\right)}=\frac{n_2}{n_1} \\ \iff \frac{\sin i}{\sin \left(i+D\right)}=\frac{n_2}{n_1} \end{gathered}$$

Khi $D=90°$

$$\begin{gathered} \frac{\sin i}{\cos i}=\frac{n_2}{n_1} \\ \iff \tan i=\frac{n_2}{n_1} \end{gathered}$$

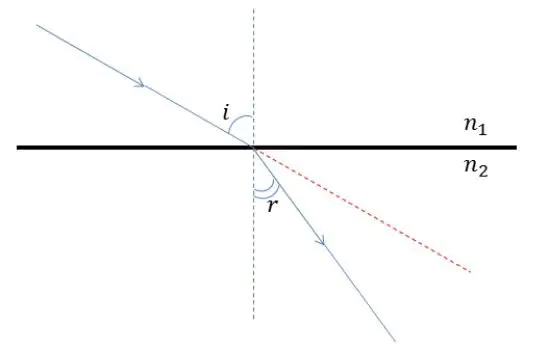

Góc lệch giữa tia tới và tia khúc xạ $D=\left|i-r\right| \left(D<90°\right)$

Bước 1: Kiểm tra $n_1,n_2$

Khi $n_1>n_2 :D=r-i$

Khi $n_1<n_2 : D=i-r$

Theo định luật khúc xạ

$$\begin{gathered} \frac{\sin i}{\sin r}=\frac{n_2}{n_1} \\ \iff \frac{\sin i}{\sin \left(i\pm D\right)}=\frac{n_2}{n_1} \end{gathered}$$

Xét ánh sáng chiếu với góc tới i

+ Khi cột bằng chiều cao bể $h=l$

   $\tan r=\frac{L}{h}=\frac{S\text{'}H}{OH}$

+ Khi cột cao hơn chiều cao bể $h<l$

  Sẽ tạo thành bóng trên mặt nước $L_1$ và bóng dưới mặt nước $L_2$

  $L_1=\left(l-h\right).\tan i$

  $L_2=L_1+h\tan r=\left(l-h\right)\tan i+h\tan r$

Với $\sin r=\frac{n_1}{n_2}\sin i$

Độ rộng chùm tia trong môi trường 1:

$d=IJ.\cos i$

Độ rộng chùm tia trong môi trường 2:

$$\begin{gathered} \cos r=\frac{d\text{'}}{IJ} \\ \Rightarrow d\text{'}=IJ\cos r \end{gathered}$$

Mà

$$\begin{gathered} \cos r=\sqrt{1-{\sin }^{2}r} \\ \cos i=\sqrt{1-{\sin }^{2}i} \end{gathered}$$

$d\text{'}=d.\frac{\cos r}{\cos i}=d\frac{\sqrt{1-{\sin }^{2}r}}{\sqrt{1-{\sin }^{2}i}}=d\frac{\sqrt{1-{\left(n_{12}\sin i\right)}^2}}{\sqrt{1-{\sin }^{2}i}}$

Với $n_{12}=\frac{n_1}{n_2}$

Ánh sáng truyền từ vật đến mắt : nước sang không khí

Giao điểm tạo bởi kéo dài tia ló và pháp tuyến tạo ra ảnh

Vị trí ảnh : $S\text{'}H=\frac{HI}{\tan r}$

Vị trí thật của vật :$SH=\frac{HI}{\tan i}$

$\Rightarrow \frac{S\text{'}H}{SH}=\frac{\tan i}{\tan r}$

Khi góc tới mắt nhỏ $r<10°$

$$\begin{gathered} \frac{\sin i}{\sin r}=\frac{n_2}{n_1}\approx \frac{\tan i}{\tan r} \\ \Rightarrow S\text{'}H=SH.\frac{n_2}{n_1} \end{gathered}$$

Ánh sáng truyền từ vật đến mắt : không khí đến nước $\left(n_2>n_1\right)$

Độ cao thật của vật : $SH=\frac{HI}{\tan i}$

Độ cao của ảnh : $S\text{'}H=\frac{HI}{\tan r}$

$\frac{S\text{'}H}{SH}=\frac{\tan i}{\tan r}$

Do

$$\begin{gathered} n_2>n_1\Rightarrow r<i \\ \Rightarrow S\text{'}H>SH \end{gathered}$$

Góc tới mắt nhỏ : $S\text{'}H=\frac{n_2}{n_1}SH$
