Một dây dẫn được uốn thành một khung dây có dạng hình tam giác vuông ABC có AB = 8 cm, AC = 6 cm. Tính giá trị F1 + F2 + F3.

Dạng bài: Vật lý 11. Một dây dẫn được uốn thành một khung dây có dạng hình tam giác vuông ABC có AB = 8 cm, AC = 6 cm, B = 5 T. Khi dòng điện chạy trong khung dây có cường độ I = 5 A thì độ lớn lực từ các cạnh AB, BC và CA lần lượt là F1, F2 và F3. Giá trị của (F1

Đề:

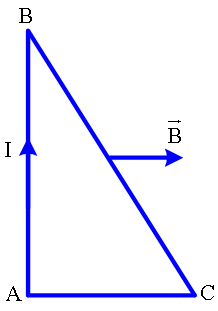

Một dây dẫn được uốn thành một khung dây có dạng hình tam giác vuông ABC có AB = 8 cm, AC = 6 cm như hình vẽ. Đặt khung dây vào trong từ trường đều có véc tơ cảm ứng từ song song với cạnh AC, có độ lớn B = 5 T. Coi khung dây nằm cố định trong mặt phẳng hình vẽ. Khi dòng điện chạy trong khung dây có cường độ I = 5 A thì độ lớn lực từ do từ trường đều tác dụng lên các cạnh AB, BC và CA lần lượt là $F_{1}, F_{2} v à F_{3}$ . Giá trị của ( $F_{1} + F_{2} + F_{3}$ ) là

3 N

6 N

5 N

4 N

Xem câu trả lời

Lực từ.

$F_{t ừ} = B I l \sin α$

Công thức, biểu thức tổng quát liên quan đến lực từ. Vật Lý 11. Hướng dẫn chi tiết và bài tập vận dụng.

Phát biểu: Lực từ $\vec{F}$ tác dụng lên phần tử dòng điện $I \vec{l}$ đặt trong từ trường đều, tại đó cảm ứng từ là $\vec{B}$ .

- Có điểm đặt tại trung điểm của $l$ $(M_{1} M_{2})$ .

- Có phương vuông góc với $\vec{l}$ và $\vec{B}$ .

- Có chiều tuân theo quy tắc bàn tay trái.

Chú thích:

$F$ : lực từ tác dụng $(N)$

$B$ : cảm ứng từ $(T)$

$I$ : cường độ dòng điện $(A)$

$l$ : độ dài của phần tử dòng điện $(m)$

Trong đó $α$ là góc tạo bởi $\vec{B}$ và $\vec{l}$ .

hinh-anh-luc-tu-121-0

Lực từ là gì ?

Lực từ tổng hợp tác dụng lên khung dây dẫn.

$\vec{F} = \vec{F_{1}} + {\vec{F}}_{2} + {\vec{F}}_{3} + {\vec{F}}_{4}$

Vật lý 11. Lực từ tổng hợp tác dụng lên khung dây dẫn. Hướng dẫn chi tiết.

hinh-anh-luc-tu-tong-hop-tac-dung-len-khung-day-dan-956-0

- Theo quy tắc bàn tay trái hướng của lực từ tác dụng lên các cạnh giống như hình vẽ.

- Vì các cạnh vuông góc với từ trường nên α = 90°, độ lớn lực từ tính theo:

$\{\begin{cases} F_{1} = F_{3} = B . I . A B . \sin (90) = B . I . A B \\ F_{2} = F_{4} = B . I . B C . \sin (90) = B . I . B C \end{cases}$

Lực tổng hợp tác dụng lên khung dây:

$\vec{F} = \vec{F_{1}} + {\vec{F}}_{2} + {\vec{F}}_{3} + {\vec{F}}_{4}$

Lực từ tổng hợp tác dụng lên khung dây dẫn là gì ?

Góc anpha - Vật lý 10

$α$

Vật lý 10. Góc anpha. Hướng dẫn chi tiết.

Khái niệm:

$α$ là tên đặt góc thường được dùng trong các trường hợp của chương trình vật lý 10.

Ví dụ:

$α$ là góc hợp bởi dây treo và phương thẳng đứng của con lắc đơn.

$α$ là góc nghiêng của mặt phẳng nghiêng.

Đơn vị tính: $D e g$ hoặc $R a d$ .

hinh-anh-goc-anpha-vat-ly-10-59-0

Góc anpha là gì ?

Cường độ dòng điện

$I$

Vật Lý 11.Cường độ dòng điện. Hướng dẫn chi tiết.

Khái niệm:

Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.

Đơn vị tính: Ampe $(A)$

hinh-anh-cuong-do-dong-dien-102-0

Cường độ dòng điện là gì ?

Cảm ứng từ

$B$

Vật lý 11.Cảm ứng từ. Hướng dẫn chi tiết.

Khái niệm:

Cảm ứng từ tại một điểm trong từ trường là đại lượng đặc trưng cho độ mạnh yếu của từ trường và được đo bằng thương số giữa lực từ tác dụng lên một đoạn dây dẫn mang dòng điện đặt vuông góc với đường cảm ứng từ tại điểm đó và tích của cường độ dòng điện và chiều dài đoạn dây dẫn đó.

Đơn vị tính: Tesla $(T)$

hinh-anh-cam-ung-tu-126-0

Cảm ứng từ là gì ?

Lực từ

$F_{t ừ}$

Lực từ là gì? Vật Lý 11. Hướng dẫn chi tiết.

Khái niệm:

Lực từ là lực của từ trường tác dụng lên một vật có mang điện tích chuyển động (ví dụ: khung dây, đoạn dây, vòng dây trong có điện…).

Đơn vị tính: Newton $(N)$

hinh-anh-luc-tu-127-0

Lực từ là gì ?

Độ dài của dây dẫn

$l$

Độ dài. Vật Lý THPT. Hướng dẫn chi tiết.

Khái niệm:

l là chiều dài của đoạn dây dẫn có dòng điện chạy qua.

Đơn vị tính: mét $(m)$

hinh-anh-do-dai-cua-day-dan-128-0

Độ dài của dây dẫn là gì ?
