Độ dài của dây dẫn

Phát biểu: Tại mỗi điểm trong không gian có từ trường xác định một vector cảm ứng từ $\overrightarrow{B}$:

- Có hướng trùng với hướng của từ trường.

- Có độ lớn bằng $\frac{F}{Il}$, với $F$ là độ lớn của lực từ tác dụng lên phần tử dòng điện có độ dài $l$, cường độ $I$, đặt vuông góc với hướng của từ trường tại điểm đó.

Chú thích:

$B$: cảm ứng từ $\left(T\right)$

$F$: lực từ $\left(N\right)$

$I$: cường độ dòng điện $\left(A\right)$

$l$: độ dài của phần tử dòng điện $\left(m\right)$

Quy tắc bàn tay trái:

Đặt bàn tay trái sao cho các đường sức từ hướng vào lòng bàn tay, chiều từ cổ tay đến ngón tay giữa hướng theo chiều dòng điện thì ngón tay cái choãi ra ${90}^0$ chỉ chiều của lực điện từ $F$.

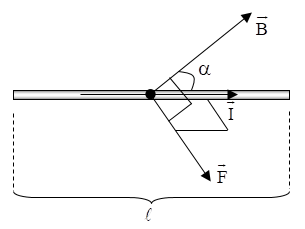

Phát biểu: Lực từ $\overrightarrow{F}$ tác dụng lên phần tử dòng điện $I\overrightarrow{l}$ đặt trong từ trường đều, tại đó cảm ứng từ là $\overrightarrow{B}$.

- Có điểm đặt tại trung điểm của $l$ $\left(M_1{M}_2\right)$.

- Có phương vuông góc với $\overrightarrow{l}$ và $\overrightarrow{B}$.

- Có chiều tuân theo quy tắc bàn tay trái.

Chú thích:

$F$: lực từ tác dụng $\left(N\right)$

$B$: cảm ứng từ $\left(T\right)$

$I$: cường độ dòng điện $\left(A\right)$

$l$: độ dài của phần tử dòng điện $\left(m\right)$

Trong đó $\alpha$ là góc tạo bởi $\overrightarrow{B}$ và $\overrightarrow{l}$.

Phát biểu: Khi cho dòng điện cường độ $I$ đi vào dây dẫn, trong ống dây xuất hiện các đường sức từ là những đường thẳng song song và cách đều nhau. Nói cách khác, từ trường trong lòng ống dây là từ trường đều.

Chú thích:

$B$: cảm ứng từ $\left(T\right)$

$N$: tổng số vòng dây

$l$: độ dài hình trụ $\left(m\right)$

$I$: cường độ dòng điện $\left(A\right)$

Chú ý rằng $\frac{N}{l}=n$ là tổng số vòng dây quấn trên một đơn vị dài của lõi.

Vậy có thể viết lại công thức như sau:

$B=4\mathrm{\pi }.{10}^{-7}\mathrm{nI}$

Khái niệm: Lực căng bề mặt tác dụng lên một đoạn đường nhỏ bất kỳ trên bề mặt chất lỏng có phương vuông góc với đoạn đường này, tiếp tuyến với bề mặt chất lỏng, có chiều làm giảm diện tích bề mặt chất lỏng và có độ lớn tỉ lệ thuận với độ dài của đoạn đường đó.

Chú thích:

$f$: lực căng bề mặt $\left(N\right)$

$\sigma$: hệ số căng bề mặt $(N/m)$

$l$: đoạn đường mà lực tác dụng $\left(m\right)$

Hệ số căng bề mặt của một số chất lỏng:

I. Hiện tượng tự cảm

1/Định nghĩa

Hiện tượng tự cảm là hiện tượng cảm ứng điện từ xảy ra trong một mạch có dòng điện mà sự biến thiên từ thông qua mạch được gây ra bởi sự biến thiên của cường độ dòng điện trong mạch.

2/Một số ví dụ về hiện tượng tự cảm

- Đối với mạch điện một chiều: hiện tượng tự cảm xảy ra khi đóng và ngắt mạch điện.

- Đối với mạch điện xoay chiều: hiện tượng tự cảm luôn xảy ra.

- Hiện tượng tự cảm cũng tuân theo các định luật của hiện tượng cảm ứng điện từ.

II. Độ tự cảm của ống dây

1/Ống dây

a/Cấu tạo : Dây điện có chiều dài $l\left(m\right)$, tiết diện $S \left(m^2\right)$ được quấn thành $N$ vòng có độ tự cảm L đáng kể. ( $l$ khá với với dường kính $d$)

b/Ví dụ:

cuộn cảm thực tế.

c/Kí hiệu : trong mạch điện cuộn cảm kí hiệu :

Không có lõi sắt :   Có lõi sắt :

2/Độ tự cảm

a/Bài toán

Một ống dây điện chiều dài $l$, tiết diện $S$, gồm tất cả $N$ vòng dây, trong đó có dòng điện cường độ $I$ chạy qua gây ra từ trường đều trong lòng ống dây đó. Cảm ứng từ trong lòng ống dây $B=4\pi .{10}^{-7}.\frac{N}{l}I$

$\Phi =Li=N,4\pi .{10}^{-7}.\frac{N}{l}i.S$

Dễ dàng tính được từ thông riêng của ống dây đó và suy ra độ tự cảm $L$.chỉ phụ thuộc vào cấu tạo cuộn dây.

b/Định nghĩa độ tự cảm : Độ tự cảm của cuộn dây là đại lượng đặc trưng cho khả năng tự cảm của ống dây phụ thuộc vào bản chất vật liệu và cấu tạo ống dây.

c/Công thức: $L={\mu }_0{n}^{2}V=4\pi {10}^{-7}.\frac{N^2}{l}S$

$n=\frac{N}{l}$ số vòng trên mỗi mét chiều dài.

Chú thích:

$L$: độ tự cảm $\left(H\right)$

$N$: số vòng dây $\left(vòng\right)$

$l$: chiều dài ống dây $\left(m\right)$

$I$: cường độ dòng điện qua lòng ống dây $\left(A\right)$

d/Ống dây có lõi sắt

$L=\mu {\mu }_0{n}^{2}V$

Với $\mu$ là hệ số từ thẩm đặc trưng cho từ tính của lõi sắt.

Chú thích:

$R$: điện trở $\left(\Omega \right)$

$\rho$: điện trở suất $(\Omega .m)$

$l$: chiều dài dây dẫn $\left(m\right)$

$S$: tiết diện dây dẫn $\left(m^2\right)$

Khái niệm: Là hiện tượng giảm điện trở suất (giảm điện trở do điện trở tỉ lệ thuận với điện trở suất). Tức là tăng độ dẫn điện của bán dẫn khi có ánh sáng thích hợp chiếu vào.

Giải thích: Khi bán dẫn được chiếu sáng bằng chùm sáng có bước sóng thích hợp thì trong bán dẫn có thêm electron dẫn và lỗ trống được tạo thành. Do đó, mật độ hạt tải điện tăng, tức là điện trở suất của nó giảm. Cường độ ánh sáng chiếu vào bán dẫn càng mạnh thì điện trở suất của nó càng nhỏ.

Ứng dụng: Khi một linh kiện vật liệu quang dẫn được kết nối như một phần của mạch, hoạt động như một "điện trở quang", phụ thuộc vào cường độ ánh sáng hoặc chất quang dẫn.

Theo phương Ox , Oy:

$a=\frac{Ue}{md}$$\left\{\begin{array}{l}{v}_x=v_0\sin \left(\alpha \right)\\ v_y=-v_0\cos \left(\alpha \right)+at\end{array}\Rightarrow \left\{\begin{array}{l}x=v_{0}t\sin \left(\alpha \right)\\ y=-v_{0}t\cos \left(\alpha \right)+\frac{a{t}^2}{2}\end{array}\right.\right.$

Khi ra vừa khỏi bản tụ thì bay theo phương ngang

$$\begin{gathered} v_y=0\Rightarrow t=\frac{v_0\cos \left(\alpha \right)}{a} \\ \Rightarrow x=\frac{{v_0}^2\sin \left(\alpha \right)\cos \left(\alpha \right)}{a} \end{gathered}$$

- Theo quy tắc bàn tay trái hướng của lực từ tác dụng lên các cạnh giống như hình vẽ.

- Vì các cạnh vuông góc với từ trường nên α = 90°, độ lớn lực từ tính theo:

$\left\{\begin{array}{l}{F}_1 = F_3 =B.I.AB.\sin \left(90\right) = B.I.AB\\ F_2 = F_4 =B.I.BC.\sin \left(90\right) = B.I.BC\end{array}\right.$

Lực tổng hợp tác dụng lên khung dây:

$\overrightarrow{F} = \overrightarrow{F_1} + {\overrightarrow{F}}_2 + {\overrightarrow{F}}_3 + {\overrightarrow{F}}_4$
