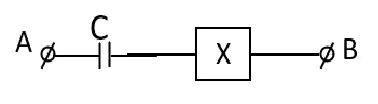

Hộp X chứa phần tử nào và tìm giá trị của phần tử đó

u nhanh pha so với i                       u chậm pha so với i

(i chậm pha so với u )                     (i nhanh pha so với u)

${\phi }_i={\phi }_u-\phi$

$Z_C$ dung kháng của cuộn dây $\left(\Omega \right)$

C Điện dung của tụ điện $\left(F\right)$

Nhận xét : Khi tần số càng lớn khả năng càng trở dòng điện càng nhỏ.

Từ lý thuyết ta có :

$$\begin{gathered} {\phi }_R-{\phi }_i=0 \\ {\phi }_L-{\phi }_i=\frac{\pi }{2} \\ {\phi }_C-{\phi }_i=-\frac{\pi }{2} \end{gathered}$$

X cùng pha với i là điện trở R

X nhanh pha góc pi/2 với i là cuộn cảm thuần L

X chậm pha góc pi/2 với i là tụ điện C

Cách 2 dùng số phức : $X=\frac{U_0\angle {\phi }_u}{I_0\angle {\phi }_i}$ (shift 23 để chuyển dạng i sang dạng góc trong mode số phức)

Nếu  $X$ có dạng : $A$ là điện trở có giá trị A

Nếu  $\left(X\right)$ có dạng :  $Ai$ là  cảm kháng có giá trị A

Nếu  $X$ có dạng : $-Ai$ là dung kháng có giá trị A

Khái niệm:

 ${\phi }_u$ là pha ban đầu của hiệu điện thế mạch điện xoay chiều, ${\phi }_i$ là pha ban đầu của dòng điện mạch điện xoay chiều, $\phi$ là độ lệch pha của u và i.

Đơn vị tính: radian (rad)
