Cường độ dòng điện cực đại trong mạch

Mạch dao động gồm 2 bộ phận chính là cuộn cảm và tụ điện.Khi ta lắp mạch gồm 2 bộ phận trên thì ta được một mạch dao động .Có hai cách kích thích đó là tích điện cho tụ hoặc thay đổi từ trường của cuộn cảm.

Khi bỏ qua điện trở của dây dẫn ta thu được mạch dao động lí tưởng lúc này u,q,i trong mạch biến thiên điều hòa theo t và cùng tần số góc khi cộng hưởng điện

Chú thích:

${\omega }_{điện từ}$: tần số góc của dao động điện từ $(rad/s)$

$L$: độ tự cảm của cuộn cảm $\left(H\right)$

$C$: điện dung của tụ điện $\left(F\right)$

Phát biểu: Điện tích $q$ của một bản tụ điện và cường độ dòng $i$ trong mạch dao động biến thiên điều hòa theo thời gian. Trong đó, $i$ sớm pha $\frac{\pi }{2}$ so với $q$.

Chú thích:

$q$: điện tích của một bản tụ điện $\left(C\right)$

$Q_0$: điện tích cực đại của bản tụ điện $\left(C\right)$

$\omega$: tần số góc của dao động $(rad/s)$

$\phi$: pha ban đầu của dao động $\left(rad\right)$

$i$: cường độ dòng điện trong mạch $\left(A\right)$

$I_0=\omega .Q_0$: cường độ dòng điện cực đại $\left(A\right)$

Chú ý:

- Khi $t=0$ nếu $q$ đang tăng (tụ điện đang tích điện) thì ${\phi }_q<0$; nếu $q$ đang giảm (tụ điện đang phóng điện) thì ${\phi }_q>0.$

- Khi $t=0$ nếu $i$ đang tăng thì ${\phi }_i<0$; nếu $i$ đang giảm thì ${\phi }_i>0$.

Với ${\phi }_i={\phi }_q+\frac{\pi }{2}$

Chú thích:

$U_0$: điện áp cực đại giữa hai bản tụ điện $\left(V\right)$

$Q_0$: điện tích cực đại $\left(C\right)$

$C$: điện dung của tụ điện $\left(F\right)$

$I_0$: cường độ dòng điện cực đại $\left(A\right)$

$\omega$: tần số góc của dao động $(rad/s)$

$L$: độ tự cảm của ống dây $\left(H\right)$

Chú thích:

$\omega$: tần số góc của dao động điện từ trong mạch $(rad/s)$

$Q_0$: điện tích cực đại của tụ điện $\left(C\right)$

$I_0$: cường độ dòng điện cực đại $\left(A\right)$

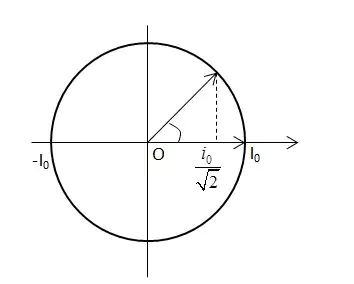

Phát biểu: Dòng điện và điện tích trong mạch là hai đại lượng vuông pha nhau, trong đó $i$ sớm pha $\frac{\pi }{2}$ so với điện tích $q$.

Chú thích:

$q$: điện áp tức thời $\left(C\right)$

$Q_0$: điện áp cực đại $\left(C\right)$

$i$: cường độ dòng điện tức thời $\left(A\right)$

$I_0$: cường độ dòng điện cực đại $\left(A\right)$

Phát biểu: Dòng điện và điện áp trong mạch là hai đại lượng vuông pha nhau, trong đó $i$ sớm pha $\frac{\pi }{2}$ so với $u$.

Chú thích:

$u$: điện áp tức thời $\left(V\right)$

$U_0$: điện áp cực đại $\left(V\right)$

$i$: cường độ dòng điện tức thời $\left(A\right)$

$I_0$: cường độ dòng điện cực đại $\left(A\right)$

Phát biểu: Dòng điện qua cuộn cảm thuần $L$ sinh ra từ thông biến thiên, từ đó sinh ra từ trường. Do đó trong cuộn cảm thuần có năng lượng từ trường.

Chú thích:

$W_L, W_{Lmax}$: năng lượng từ trường và năng lượng từ trường cực đại qua cuộn cảm $\left(J\right)$

$i,I_0$: cường độ dòng điện tức thời và cường độ dòng điện cực đại qua cuộn cảm $\left(C\right)$

$L$: độ tự cảm của cuộn cảm $\left(H\right)$

$u, U_0$: điện áp tức thời và điện áp cực đại của tụ điện $\left(V\right)$

$C$: điện dung của tụ điện $\left(F\right)$

Sự tương quan giữa các đại lượng:

Sự tương quan giữa các công thức:

Chú thích:

$u$: điện áp tức thời $\left(V\right)$

$U_0$: điện áp cực đại $\left(V\right)$

$i$: cường độ dòng điện tức thời $\left(A\right)$

$I_0$: cường độ dòng điện cực đại $\left(A\right)$
