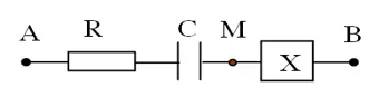

Xác định phần tử trong hộp kín X

Từ lý thuyết ta có :

$$\begin{gathered} {\phi }_R-{\phi }_i=0 \\ {\phi }_L-{\phi }_i=\frac{\pi }{2} \\ {\phi }_C-{\phi }_i=-\frac{\pi }{2} \end{gathered}$$

X cùng pha với i là điện trở R

X nhanh pha góc pi/2 với i là cuộn cảm thuần L

X chậm pha góc pi/2 với i là tụ điện C

Cách 2 dùng số phức : $X=\frac{U_0\angle {\phi }_u}{I_0\angle {\phi }_i}$ (shift 23 để chuyển dạng i sang dạng góc trong mode số phức)

Nếu  $X$ có dạng : $A$ là điện trở có giá trị A

Nếu  $\left(X\right)$ có dạng :  $Ai$ là  cảm kháng có giá trị A

Nếu  $X$ có dạng : $-Ai$ là dung kháng có giá trị A

Phương pháp véc tơ trượt:

Đi từ trái qua phải : Gặp điện trở vẽ $U_R$ theo phương ngang,gặp cuộn cảm thuần vẽ $U_L$ theo phương chiều hướng lên ,gặp tụ điện vẽ $U_C$ theo phương chiều hướng xuống.Nối điểm đầu và của các véc tơ ta được đoạn là hiệu điện thế của các mạch.

Ứng dụng khi bài toán liên quan đến các U liên tiếp nhau, điện trở ở đầu mạch

Khái niệm:

 ${\phi }_u$ là pha ban đầu của hiệu điện thế mạch điện xoay chiều, ${\phi }_i$ là pha ban đầu của dòng điện mạch điện xoay chiều, $\phi$ là độ lệch pha của u và i.

Đơn vị tính: radian (rad)

Khái niệm:

 ${\phi }_R$ là pha ban đầu của hai đầu điện trở, ${\phi }_L$ là pha ban đầu của hai đầu cuộn cảm, ${\phi }_C$ là pha ban đầu của ở hai đầu tụ điện. Trong cùng 1 mạch điện các pha này lệch nhau $\frac{\pi }{2}$.

Đơn vị tính: radian (rad)
