Pha ban đầu của các phần tử mạch điện xoay chiều - Vật lý 12

Vật lý 12. Pha ban đầu của các phần tử mạch điện xoay chiều. Hướng dẫn chi tiết.

Công thức:

$φ_{R}, φ_{L}, φ_{C}$

Nội dung:

Khái niệm:

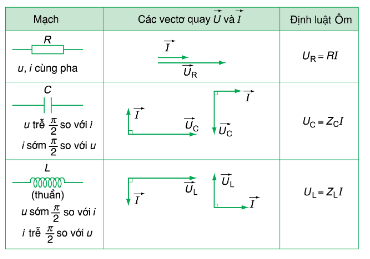

$φ_{R}$ là pha ban đầu của hai đầu điện trở, $φ_{L}$ là pha ban đầu của hai đầu cuộn cảm, $φ_{C}$ là pha ban đầu của ở hai đầu tụ điện. Trong cùng 1 mạch điện các pha này lệch nhau $\frac{π}{2}$ .

Đơn vị tính: radian (rad)

Chia sẻ

Công thức liên quan

Phương trình u và i của mạch chỉ có R - Vật lý 12

$u_{R} = U_{0 R} \cos (ω t + φ_{u R}); i = I_{0} \cos (ω t + φ_{I}) φ_{R} = φ_{I} = φ_{u}$

Vật lý 12.Phương trình u và i của mạch chỉ có R. Hướng dẫn chi tiết.

Đối với mạch chỉ có điện trở R cường độ dòng điện cùng pha với hiệu hiệu thế đặt vào mạch và hiệu điện thế vào hai đầu điện trở.

hinh-anh-phuong-trinh-u-va-i-cua-mach-chi-co-r-vat-ly-12-687-0

Phương trình u và i của mạch chỉ có R là gì ?

Phương trình u và i của mạch chỉ có L - Vật lý 12

$u_{L} = U_{0 L} \cos (ω t + φ_{u L}); i = I_{0} \cos (ω t + φ_{u L} - \frac{π}{2}) φ_{L} - φ_{I} = φ_{u} - φ_{i} = \frac{π}{2}$

Vật lý 12.Phương trình u và i của mạch chỉ có L. Hướng dẫn chi tiết.

Đối với mạch chỉ có cuộn cảm thuần cường độ dòng điện chậm pha $\frac{π}{2}$ với hiệu hiệu thế đặt vào mạch và hiệu điện thế vào hai đầu cuộn cảm thuần.

hinh-anh-phuong-trinh-u-va-i-cua-mach-chi-co-l-vat-ly-12-688-0

Phương trình u và i của mạch chỉ có L là gì ?

Phương trình u và i của mạch chỉ có C - Vật lý 12

$u_{C} = U_{0 C} \cos (ω t + φ_{u C}); i = I_{0} \cos (ω t + φ_{u C} + \frac{π}{2}) φ_{L} - φ_{I} = φ_{u} - φ_{i} = - \frac{π}{2}$

Vật lý 12.Phương trình u và i của mạch chỉ có C. Hướng dẫn chi tiết.

Đối với mạch chỉ có tụ điện cường độ dòng điện nhanh pha $\frac{π}{2}$ với hiệu hiệu thế đặt vào mạch và hiệu điện thế vào hai đầu tụ điện.

hinh-anh-phuong-trinh-u-va-i-cua-mach-chi-co-c-vat-ly-12-689-0

Phương trình u và i của mạch chỉ có C là gì ?

Công thức độc lập đối với mạch chứa R - Vật lý 12

$u_{R} = R . i$

Vật lý 12.Công thức độc lập đối với mạch chứa R. Hướng dẫn chi tiết.

Do $u_{R}$ và i cùng pha

Công thức độc lập đối với mạch chứa R là gì ?

Xác định phần tử khi biết độ lệch pha - Vật lý 12

Xét : $φ = φ_{X} - φ_{i}$

$φ = 0 : X l à R φ = \frac{π}{2} : X l à L t h u â n; φ = - \frac{π}{2} : X l à C$

Vật lý 12.Xác định phần tử khi biết độ lệch pha . Hướng dẫn chi tiết.

Từ lý thuyết ta có :

$φ_{R} - φ_{i} = 0 φ_{L} - φ_{i} = \frac{π}{2} φ_{C} - φ_{i} = - \frac{π}{2}$

X cùng pha với i là điện trở R

X nhanh pha góc pi/2 với i là cuộn cảm thuần L

X chậm pha góc pi/2 với i là tụ điện C

Cách 2 dùng số phức : $X = \frac{U_{0} ∠ φ_{u}}{I_{0} ∠ φ_{i}}$ (shift 23 để chuyển dạng i sang dạng góc trong mode số phức)

Nếu $X$ có dạng : $A$ là điện trở có giá trị A

Nếu $(X)$ có dạng : $A i$ là cảm kháng có giá trị A

Nếu $X$ có dạng : $- A i$ là dung kháng có giá trị A

Xác định phần tử khi biết độ lệch pha là gì ?

Phương trình giữa hai đầu cuộn cảm thuần trong mạch RLC nối tiếp - Vật lý 12

$u = U_{0 L} \cos (ω t + φ_{L}) = \frac{U_{0} . Z_{L}}{\sqrt{R^{2} + {(Z_{L} - Z_{C})}^{2}}} \cos (ω t + \frac{π}{2} + φ_{u} - φ) V ơ i \tan (φ) = \frac{Z_{L} - Z_{C}}{R}$

Vật lý 12.Phương trình giữa hai đầu cuộn cảm thuần trong mạch RLC nối tiếp. Hướng dẫn chi tiết.

$U_{0}$ Hiệu điện thế cực đại dặt vào mạch điện

$U_{0 L}$ Hiệu điện thế cực đại dặt vào cuộn cảm thuần

$U_{0 L} = Z_{L} . I_{0} = Z_{L} . \frac{U_{0}}{Z}$

$φ_{L} - φ_{i} = \frac{π}{2} φ_{u} - φ_{i} = φ \Rightarrow φ_{L} = \frac{π}{2} - φ + φ_{u}$

Phương trình giữa hai đầu cuộn cảm thuần trong mạch RLC nối tiếp là gì ?

Phương trình giữa hai đầu tụ điện trọng mạch RLC nối tiếp - Vật lý 12

$u = U_{0 C} \cos (ω t + φ_{C}) = \frac{U_{0} . Z_{C}}{\sqrt{R^{2} + {(Z_{L} - Z_{C})}^{2}}} \cos (ω t - \frac{π}{2} + φ_{u} - φ) V ơ i \tan (φ) = \frac{Z_{L} - Z_{C}}{R}$

Vật lý 12.Phương trình giữa hai đầu tụ điện trong mạch RLC nối tiếp. Hướng dẫn chi tiết.

$U_{0}$ Hiệu điện thế cực đại đặt vào mạch điện

$U_{0 C}$ Hiệu điện thế cực đại đặt vào tụ điện

$U_{0 C} = Z_{C} . I_{0} = Z_{C} . \frac{U_{0}}{Z}$

$φ_{C} - φ_{i} = - \frac{π}{2} φ_{u} - φ_{i} = φ \Rightarrow φ_{C} = \frac{π}{2} - φ + φ_{u}$

Phương trình giữa hai đầu tụ điện trọng mạch RLC nối tiếp là gì ?

Phương trình giữa hai đầu điện trở trọng mạch RLC nối tiếp - Vật lý 12

$u_{R} = U_{0 R} \cos (ω t + φ_{R}) = \frac{U_{0} . R}{\sqrt{R^{2} + {(Z_{L} - Z_{C})}^{2}}} \cos (ω t + φ_{u} - φ) V ơ i \tan (φ) = \frac{Z_{L} - Z_{C}}{R}$

Vật lý 12.Phương trình giữa hai đầu điện trở trong mạch RLC nối tiếp. Hướng dẫn chi tiết.

$U_{0}$ Hiệu điện thế cực đại đặt vào mạch điện

$U_{0 R}$ Hiệu điện thế cực đại đặt vào điện trở

$U_{0 R} = R . I_{0} = R . \frac{U_{0}}{Z}$

$φ_{L} - φ_{i} = 0 φ_{u} - φ_{i} = φ \Rightarrow φ_{L} = - φ + φ_{u}$

Phương trình giữa hai đầu điện trở trọng mạch RLC nối tiếp là gì ?

Tìm phương trình hiệu điện thế các phần tử mạch bằng số phức - Vật lý 12

$u_{X} = i . X \to u_{X} = U_{0 X} ∠ φ_{X}$

$u_{R L} = u_{R} + u_{L}$

Vật lý 12.Tìm phương trình hiệu điện thế các phần tử mạch bằng số phức. Hướng dẫn chi tiết.

$X$ :

Khi X là cuộn cảm : $X = Z_{L} i$

Khi X là cuộn cảm có điện trở : $X = r + Z_{L} i$

Khi X là tụ điện : $X = - Z_{C} i$

Khi X là điện trở : $X = R$

Nếu X nhiều phần tử thì cộng chúng với nhau

$φ_{X}$ pha ban đầu của mạch X

$U_{0 X}$ hiệu điện thế cực đại của mạch X

Tìm phương trình hiệu điện thế các phần tử mạch bằng số phức là gì ?
