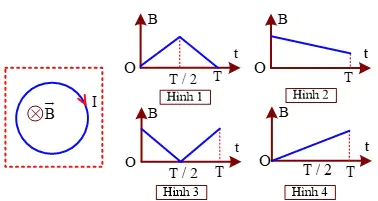

Xác định đồ thị biểu diễn sự biến thiên của cảm ứng từ theo thời gian.

Phát biểu: Suất điện động cảm ứng là suất điện động sinh ra dòng điện cảm ứng trong mạch kín. Độ lớn của suất điện động cảm ứng xuất hiện trong mạch kín tỉ lệ với tốc độ biến thiên từ thông qua mạch kín đó.

Chú thích:

$e_c$: suất điện động cảm ứng trong mạch kín $\left(V\right)$

$∆\Phi$: độ biến thiên từ thông qua mạch $\left(Wb\right)$

$∆t$: khoảng thời gian $\left(s\right)$

Lưu ý:

- Nếu $\Phi$ tăng thì $e_c<0$: chiều của suất điện động cảm ứng (chiều của dòng điện cảm ứng) ngược với chiều của mạch.

- Nếu $\Phi$ giảm thì $e_c>0$: chiều của suất điện động cảm ứng (chiều của dòng điện cảm ứng) là chiều của mạch.

HIỆN TƯỢNG CẢM ỨNG ĐIỆN TỪ

1/Khái niệm dòng điện cảm ứng

a/Thí nghiệm: cho nam châm lại gần vòng dây kín nối với ampe kế.

Sơ đồ thí nghiệm

Kết quả: kim điện kế lệch khi nam châm đưa lại nên kết luận xuất hiện trong mạch dòng điện.

b/Định nghĩa: Dòng điện cảm ứng là dòng diện xuất hiện khi từ thông trong mạch kín biến thiên.

2/Hiện tượng cảm ứng điện từ

a/Suy luận : Khi đưa nam châm lại gần khung dây từ thông qua khung thay đổi con trong mạch thì có dòng điện khi nam châm đứng yên thì không có dòng điện  suy ra dòng điện cảm ứng chỉ xuất hiện khi từ thông biến thiên.

b/Định nghĩa : Hiện tượng cảm ứng điện từ là hiện tường xuất hiện dòng điện cảm ứng khi từ thông trong mạch kín và chỉ tồn tại trong khoảng thời gian từ thông qua mạch kín biến thiên.

ĐỊNH LUẬT LENZ VỀ CHIỀU DÒNG ĐIỆN CẢM ỨNG

1/Thí nghiệm:

Dùng một nguồn điện để chọn chiều dương trong mạch thông qua chiều kim điện kế (chiều từ trường ban đầu giống với nam châm).

+ Khi đưa nam châm SN lại gần vòng dây ( từ thông tăng) : dòng điện cảm ứng có chiều ngược chiều dương.

+ Khi đưa nam châm SN ra xa vòng dây (từ thông giảm); dòng điện cảm ứng có chiều cùng chiều dương

Kết luận: Khi từ thông giảm , từ trường cảm ứng ngược chiều với từ trường ban đầu và ngược lại.

2/Phát biểu định luật

    Dòng điện cảm ứng trong mạch có chiều sao cho từ trường cảm ứng có tác dụng chống lại sự biến thiên từ thông ban đầu qua mạch kín.

3/Từ thông qua mạch kín C do chuyển động

    Khi từ thông qua mạch kín C biến thiên do kết quả của chuyển động thì từ trường cảm ứng có chiều chống lại chuyển động.

4/Ứng dụng : dòng điện Fu cô. máy biến áp , động cơ điện

Quy tắc bàn tay phải:

Để bàn tay phải sao cho ngón cái nằm dọc theo dây dẫn và chỉ theo chiều dòng điện, khi đó các ngón kia khum lại cho ta chiều của các đường sức từ.

Quy ước:

có phương vuông góc với mặt phẳng biểu diễn, chiều đi vào.

có phương vuông góc với mặt phẳng biểu diễn, chiều đi ra.

Ví dụ:

Khái niệm:

Độ biến thiên thời gian là hiệu số giữa hai thời điểm $t_1$ và $t_2$.

Đơn vị tính: giây (s), phút (min), giờ (h).

Khái niệm:

Suất điện động cảm ứng là suất điện động sinh ra dòng điện cảm ứng trong mạch kín.

Đơn vị tính: Volt $\left(V\right)$

Khái niệm:

Độ biến thiên từ thông là hiệu số giá trị của từ thông trong mạch kín sau một khoảng thời gian.

Đơn vị tính: Weber $\left(Wb\right)$
