Tính giá trị r và L là

Dạng bài: Tính giá trị r và L là. Hướng dẫn chi tiết.

Đề:

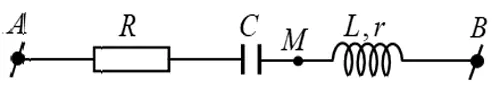

Mạch điện như hình vẽ:

$R = 50 Ω; C = \frac{2 . 10^{- 4}}{π} (F); u_{A M} = 80 \cos (100 π t) (V); u_{M B} = 200 \sqrt{2} \cos (100 πt + \frac{π}{2}) (V)$

Giá trị r và L là:

$r = 177 (Ω); L = 0, 56 (H) .$

$r = 250 (Ω); L = 0, 8 (H) .$

$r = 100 (Ω); L = \frac{1}{π} (H) .$

Xem câu trả lời

Ứng dụng véc tơ trượt để giải mạch điện xoay chiều - Vật lý 12

$U_{R} ⊥ U_{L}, U_{R} ⊥ U_{C} U_{C} c u n g p h ư ơ n g U_{L}$

Vật lý 12.Ứng dụng véc tơ trượt để giải mạch điện xoay chiều. Hướng dẫn chi tiết.

Phương pháp véc tơ trượt:

hinh-anh-ung-dung-vec-to-truot-de-giai-mach-dien-xoay-chieu-vat-ly-12-714-0

Đi từ trái qua phải : Gặp điện trở vẽ $U_{R}$ theo phương ngang,gặp cuộn cảm thuần vẽ $U_{L}$ theo phương chiều hướng lên ,gặp tụ điện vẽ $U_{C}$ theo phương chiều hướng xuống.Nối điểm đầu và của các véc tơ ta được đoạn là hiệu điện thế của các mạch.

Ứng dụng khi bài toán liên quan đến các U liên tiếp nhau, điện trở ở đầu mạch

Ứng dụng véc tơ trượt để giải mạch điện xoay chiều là gì ?

Tổng trở mạch RLC nối tiếp khi cuộn cảm có điện trở - Vật lý 12

$Z = \sqrt{{(R + r)}^{2} + {(Z_{L} - Z_{C})}^{2}}$

Vật lý 12.Tổng trở mạch RLC nối tiếp khi cuộn cảm có điện trở. Hướng dẫn chi tiết.

hinh-anh-tong-tro-mach-rlc-noi-tiep-khi-cuon-cam-co-dien-tro-vat-ly-12-715-0

$Z$ Tổng trở của mạch $(Ω) .$

$R$ Điện trở $(Ω) .$

$r$ Điện trở trong của cuộn dây $(Ω) .$

$Z_{L}$ Cảm kháng $(Ω) .$

$Z_{C}$ Dung kháng $(Ω) .$

Tổng trở mạch RLC nối tiếp khi cuộn cảm có điện trở là gì ?

Hiệu điện thế hiệu dụng của các phần tử trong mạch xoay chiều - Vật lý 12

$U_{R}, U_{L}, U_{C}$

Vật lý 12. Hiệu điện thế hiệu dụng của các phần tử trong mạch xoay chiều. Hướng dẫn chi tiết.

Khái niệm:

$U_{R}$ là hiệu điện thế hiệu dụng ở hai đầu điện trở, $U_{L}$ là hiệu điện thế hiệu dụng ở hai đầu cuộn cảm, $U_{C}$ là hiệu điện thế hiệu dụng ở hai đầu tụ điện.

Đơn vị tính: Volt $(V)$

hinh-anh-hieu-dien-the-hieu-dung-cua-cac-phan-tu-trong-mach-xoay-chieu-vat-ly-12-448-0

Hiệu điện thế hiệu dụng của các phần tử trong mạch xoay chiều là gì ?

Hiệu điện thế cực đại của hai phần tử mạch xoay chiều - Vật lý 12

$U_{0 R L}, U_{0 R C}, U_{0 L C}, U_{0 C D}$

Vật lý 12.Hiệu điện thế cực đại của hai phần tử mạch xoay chiều. Hướng dẫn chi tiết.

Khái niệm:

$U_{0 R L}$ là hiệu điện thế cực đại của hai phần tử điện trở và cuộn cảm, $U_{0 R C}$ là hiệu điện thế cực đại của hai phần tử điện trở và tụ điện, $U_{0 L C}$ là hiệu điện thế cực đại của hai phần tử tụ điện và cuộn cảm. $U_{0 C D}$ là hiệu điện thế cực đại của cuộn dây không thuần cảm.

Đơn vị tính: Volt $(V)$

hinh-anh-hieu-dien-the-cuc-dai-cua-hai-phan-tu-mach-xoay-chieu-vat-ly-12-453-0

Hiệu điện thế cực đại của hai phần tử mạch xoay chiều là gì ?
