Suất điện động của bộ nguồn

Phát biểu: Bộ nguồn song song là bộ nguồn gồm $n$ nguồn điện giống nhau được ghép song song với nhau.

- Khi mạch ngoài hở, hiệu điện thế $U_{AB}$ bằng suất điện động của mỗi nguồn và bằng suất điện động của bộ nguồn.

- Điện trở trong của bộ nguồn là điện trở tương đương của $n$ điện trở $r$ mắc song song.

Chú thích:

${\mathcal{E}}_b$: suất điện động của bộ nguồn $\left(V\right)$

$r_b$: điện trở trong của bộ nguồn $\left(\Omega \right)$

$\mathcal{E}$: suất điện động của mỗi nguồn điện thành phần $\left(V\right)$

$r$: điện trở trong của mỗi nguồn điện thành phần $\left(\Omega \right)$

Với $n$ là số nguồn giống nhau được ghép song song trong bộ nguồn.

Ưu điểm và khuyết điểm của ghép song song:

Ghép song song lợi về nội trở nhưng thiệt về sức điện động.

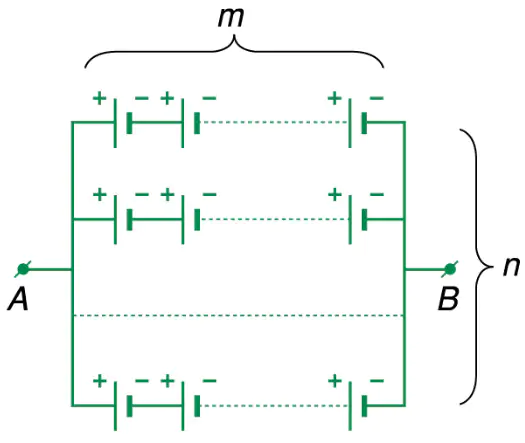

Phát biểu: Bộ nguồn hỗn hợp đối xứng là bộ nguồn gồm $n$ dãy ghép song song với nhau, mỗi dãy gồm $m$ nguồn điện giống nhau ghép nối tiếp.

Chú thích:

${\mathcal{E}}_b$: suất điện động của bộ nguồn $\left(V\right)$

$r_b$: điện trở trong của bộ nguồn $\left(\Omega \right)$

$\mathcal{E}$: suất điện động của mỗi nguồn điện thành phần $\left(V\right)$

$r$: điện trở trong của mỗi nguồn điện thành phần $\left(\Omega \right)$

Với $n$ là số dãy ghép song song và $m$ là số nguồn điện giống nhau ghép nối tiếp trên mỗi dãy.

Ưu điểm và khuyết điểm của ghép các bộ nguồn thành hỗn hợp đối xứng:

Ghép hỗn hợp đối xứng lợi về nội trở lẫn suất điện động nhưng thiệt về chi phí.

Cách ghép hỗn hợp đối xứng trong thực tế.

Cách ghép hỗn hợp đối xứng trong thực tế. Ảnh chụp tại hải đăng Nam Du.
