Số vòng dây

Khái niệm: Năng lượng từ trường của ống dây tự cảm là năng lượng đã được tích lũy trong ống dây tự cảm khi có dòng điện chạy qua.

Chú thích:

$W$: năng lượng từ trường $\left(J\right)$

$L$: độ tự cảm $\left(H\right)$

$I$: cường độ dòng điện $\left(A\right)$

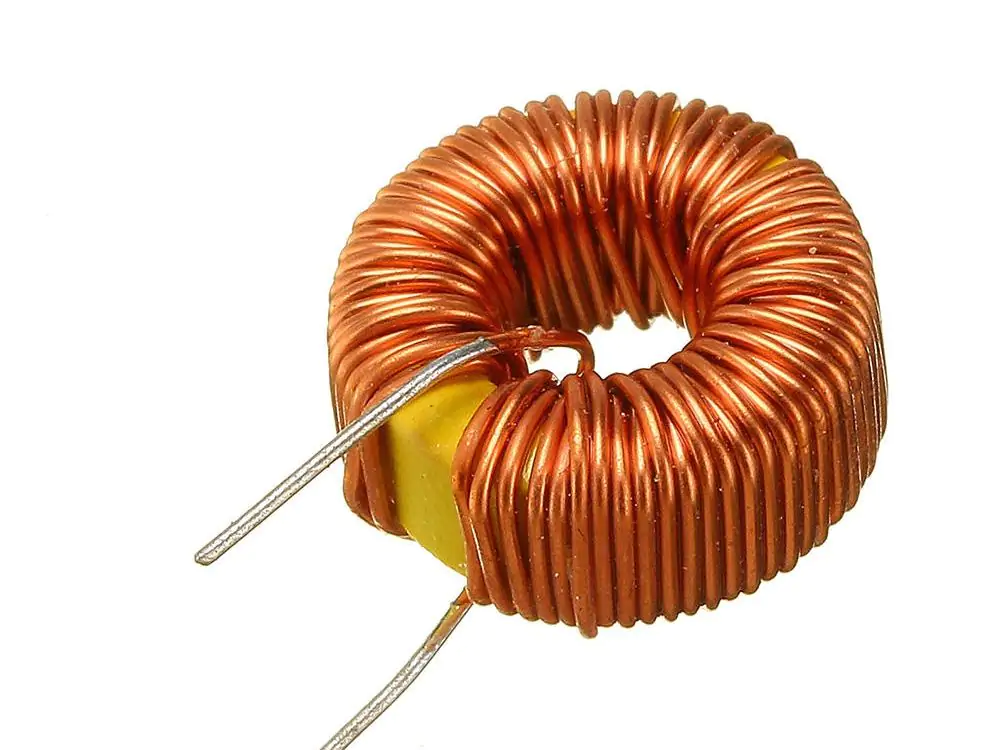

Một số loại cuộn cảm thường gặp.

Dây dẫn chiều dài $l\left(m\right)$ được quấn quanh hình trụ dài $L\left(m\right)$ có đường kính $D\left(m\right)$.Khi dây có đường kính $d\left(m\right)$ và quấn sát nhau ta có:

$$\begin{gathered} N=\frac{l}{p}=\frac{L}{d}=\frac{V}{{\pi }^2{\displaystyle \frac{D^2}{4}}.d} \\ n=\frac{N}{L}=\frac{1}{d}=\frac{V}{{\pi }^2{\displaystyle \frac{D^2}{4}}.d.L} \end{gathered}$$

Khi đặt hiệu điện thế $U$vào:

$I=\frac{U}{R}=\frac{U{\displaystyle \frac{\pi d^2}{4}}}{\rho {\displaystyle \frac{\pi DL}{d}}}=\frac{U{d}^2}{4\rho \pi DL}$

Với $N$ số vòng dây

$n$ số vòng dây trên 1 đơn vị chiều dài .

$d\left(m\right)$ đường kính dây

$D\left(m\right)$ đường kính ống.

$V\left(m^3\right)$ thể tích ống.

$L\left(m\right)$ chiếu dài ống.

$l\left(m\right)$ chiều dài dây.

$\rho \left(\Omega m\right)$ điện trở suất
