Hiệu điện thế cuộn thứ cấp của máy biến áp - Vật lý 12

Máy biến áp dùng để biến đổi hiệu điện thế hiệu dụng của dòng điện xoay chiều dựa trên hiện tượng cảm ứng điện từ.

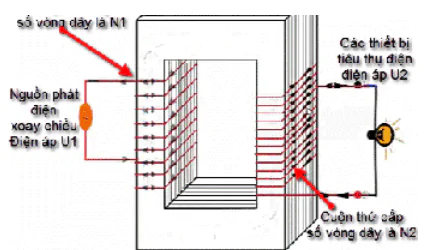

Gồm có : hai cuộn dây có số vòng khác nhau , quan trên lõi biến áp .Với lõi biến áp làm bằng khung sắt non gồm nhiều lá sắt mỏng cách điện nhằm giảm dòng điện Fu cô

$\frac{U_1}{U_2}=\frac{N_1}{N_2}=const=k$ ; k là hệ số máy biến áp

$k>1$ ; máy hạ áp

$k=1$: máy đẳng áp

k<1: Máy tăng áp

$H$ hiệu suất của máy biến áp

$\cos \left({\phi }_2\right)$ hệ số công suất mạch thứ cấp

$\cos \left({\phi }_1\right)$ hệ số công suất mạch sơ cấp

Hiệu điện thế máy biến áp rất cao (>110%)

Với máy biến áp nấu kim loại, hàn điện : Tăng I , cuộn sơ cấp nhiều vòng tiết diện nhỏ.

$I_2$ dòng điện ở cuộn thứ cấp $\left(A\right)$

$I_1$ dòng điện ở cuộn sơ cấp $\left(A\right)$

Nếu cuộn sơ cấp lí tưởng thì $\cos \left({\phi }_1\right)=1$

Khi cả 2 cuộn sơ cấp và thứ cấp lí tưởng và hiệu suất bằng 1 thì máy tăng áp bao nhiêu thì dòng điện giảm bấy nhiêu.

$\cos \left({\phi }_2\right)$ hệ số công suất của cuộn thứ cấp

$\cos \left(\phi \right)$ hệ số công suất của mạch điện chứa tải

$U_2$ hiệu điện thế đầu ra cuộn thứ cấp $\left(V\right)$

$U$ hiệu điện thế mạch điện chứa tải $\left(V\right)$
