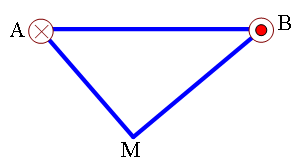

Hai dây dẫn thẳng dài cách nhau 20 cm, ngược chiều có I1 = I2 = 12 A. Tính độ lớn góc hợp bởi véc tơ cảm ứng từ tổng hợp tại M và véc tơ AB.

Phát biểu: Đường sức từ đi qua M là đường tròn nằm trong mặt phẳng đi qua M vuông góc với dây dẫn, có tâm O nằm trên dây dẫn. Vector cảm ứng từ $\overrightarrow{B}$ tiếp xúc với đường tròn đó tại M, dẫn đến $\overrightarrow{B}$ vuông góc với mặt phẳng tạo bởi M và dây dẫn.

Chú thích:

$B$: cảm ứng từ $\left(T\right)$

$I$: cường độ dòng điện $\left(A\right)$

$r$: khoảng cách từ một điểm đến dây dẫn $\left(m\right)$

Phát biểu: Véctơ cảm ứng từ tại một điểm do nhiều dòng điện gây ra bằng tổng các véc tơ cảm ứng từ do từng dòng điện gây ra tại điểm đó.

Nguyên lý chồng chất từ trường: $\overrightarrow{B}=\overrightarrow{B_1}+\overrightarrow{B_2}+...+\overrightarrow{B_N}$

${\overrightarrow{B}}_1$ cùng phương, ngược chiều ${\overrightarrow{B}}_2$: $B=B_1+B_2$

$\overrightarrow{B_1}$cùng phương , ngược chiều ${\overrightarrow{B}}_2$: $B=\left|B_1-B_2\right|$

$$\begin{gathered} {\overrightarrow{B}}_1\perp \overrightarrow{B_2}: B=\sqrt{{B^2}_1+{B^2}_2} \\ \alpha =\left(\widehat{\overrightarrow{B_1};\overrightarrow{B_2}}\right) :B=\sqrt{{B^2}_1+{B^2}_2+2B_1{B}_2\cos \left(\alpha \right)} \end{gathered}$$

Khái niệm:

r là độ dài đường thẳng nối giữa hai tâm của vật.

Đơn vị tính: mét $\left(m\right)$

Khái niệm:

Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.

Đơn vị tính: Ampe $\left(A\right)$

Khái niệm:

Cảm ứng từ tại một điểm trong từ trường là đại lượng đặc trưng cho độ mạnh yếu của từ trường và được đo bằng thương số giữa lực từ tác dụng lên một đoạn dây dẫn mang dòng điện đặt vuông góc với đường cảm ứng từ tại điểm đó và tích của cường độ dòng điện và chiều dài đoạn dây dẫn đó.

Đơn vị tính: Tesla $\left(T\right)$
