Hiệu điện thế của mạch ngoài

Chú thích:

$U_N$: hiệu điện thế của mạch ngoài $\left(V\right)$

$I$: cường độ dòng điện $\left(A\right)$

$R_N$: điện trở tương đương của mạch ngoài $\left(\Omega \right)$

$r$: điện trở trong của nguồn $\left(\Omega \right)$

$\mathcal{E}$: suất điện động của nguồn $\left(V\right)$

Phát biểu: Hiệu điện thế (điện áp) tức thời dao động cùng pha với điện tích tức thời và trễ pha $\frac{\pi }{2}$ so với cường độ dòng điện tức thời trong mạch.

Chú thích:

$u$: điện áp tức thời $\left(V\right)$

$q$: điện tích tức thời $\left(C\right)$

$C$: điện dung của tụ điện $\left(F\right)$

$U_0$: điện áp cực đại giữa hai đầu bản tụ $\left(V\right)$

Chú ý:

- Khi $t=0$ nếu $u$ đang tăng thì ${\phi }_u<0$; nếu $u$ đang giảm thì ${\phi }_u>0$.

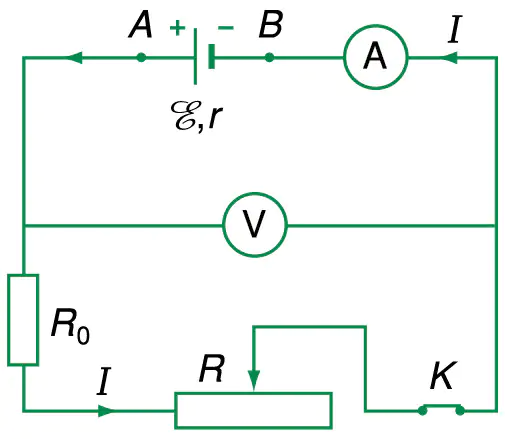

Dùng vôn kế để đo hiệu điện thế giữa hai điểm M và N. Vì vôn kế có điện trở vô cùng lớn thì có thể xem vôn kế không ảnh hưởng đến mạch.

Khi đó: $U_{MN} = U_{MI }+ U_{IN} = U_{MI }- U_{NI}$

Lưu ý:

- Những điểm nối bằng dây dẫn không có điện trở thì có thể chập lại với nhau.

- Mạch nối tắt: khi linh kiện bị nối tắt => bỏ qua linh kiện và xem như dây dẫn.

- Mạch có thêm dụng cụ đo:
