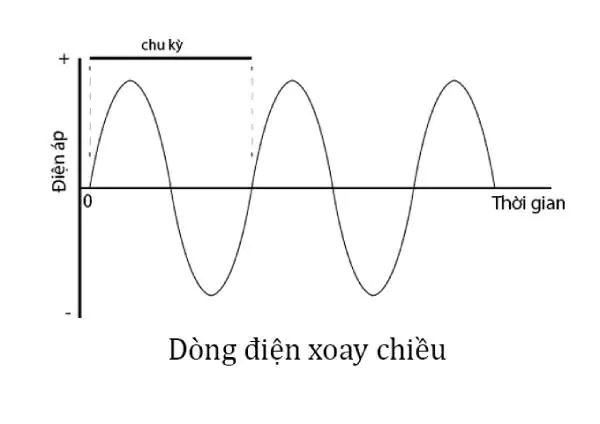

Chu kì dòng điện xoay chiều - Vật lý 12

Điện lượng chuyển qua từ thời điểm $t_1$ đến $t_2$

$i=I_0\cos \left(\omega t+{\phi }_i\right)$ (A)

$q={\int }_{t_1}^{t_2}idt=\frac{I_0}{\omega }\left(\sin \left(\omega t_2+{\phi }_i\right)-\sin \left(\omega t_1+{\phi }_i\right)\right)$

Trong 1 chu kì : $∆q=0$

Tính tỉ số : $t=N.T+\frac{T}{2}+m$

Với $N$ là số nguyên  ;$m<\frac{T}{2}$

Tính góc quay với thời gian m : $∆\alpha =\omega m=\frac{2\pi m}{T}$

Xét trường hợp : ${\phi }_u va {\phi }_i$ bằng 0

Trong 1 chu kì qua vị trí có độ lớn  a 4 lần

Trong 1/2 chu kì qua vị trí có độ lớn a 2 lần

Đối với khi xét thời gian m

Vị trí đầu có độ lớn a : ${\alpha }_1=arc\cos \left(\frac{a}{U_0}\right)$ vị trí thứ 2 : ${\alpha }_2=\pi -arc\cos \left(\frac{a}{U_0}\right) ,{\alpha }_3=\pi +arc\cos \left(\frac{a}{U_0}\right) ,{\alpha }_4=2\pi -arc\cos \left(\frac{a}{U_0}\right)$

$∆\alpha >{\alpha }_1$ : Thêm được 1 lần

$∆\alpha >{\alpha }_2$: thêm dược 2 lần

Khi pha ban đầu khác 0 : Thay vì xét $∆\alpha$ ta phải xét ${\phi }_u + ∆\alpha$ so với ${\alpha }_1$ và ${\alpha }_2$

Lưu ý : Vị trí a nằm trong góc quét $∆\alpha$ thì mới được tính

Tính tỉ số : $t=N.T+\frac{T}{2}+m$

Với $N$ là số nguyên  ;$m<\frac{T}{2}$

Tính góc quay với thời gian m : $∆\alpha =\omega m=\frac{2\pi m}{T}$

Xét trường hợp : ${\phi }_u va {\phi }_i$ bằng 0

Trong 1 chu kì qua vị trí có giá trị  a 2 lần

Trong 1/2 chu kì qua vị trí có giá trị a 1 lần

Đối với khi xét thời gian m

Vị trí đầu có độ lớn a : ${\alpha }_1=arc\cos \left(\frac{a}{U_0}\right)$ vị trí thứ 2 : ${\alpha }_2=\pi +arc\cos \left(\frac{a}{U_0}\right)$

$∆\alpha >{\alpha }_1$ : Thêm được 1 lần

$∆\alpha >{\alpha }_2$: thêm dược 2 lần

Khi pha ban đầu khác 0 : Thay vì xét $∆\alpha$ ta phải xét ${\phi }_u + ∆\alpha$ so với ${\alpha }_1$ và ${\alpha }_2$

Lưu ý : Vị trí a nằm trong góc quét $∆\alpha$ thì mới được tính

Trong một chu kì đèn tắt hoặc sáng 2 lần;

$n=2\frac{t}{T}=2N$

Thời gian này từ a đến biên :

$t=\frac{4T}{2\pi }arc\cos \left(\frac{a}{U_0}\right)$

Thời gian này từ a đến 0 :

$t=T-\frac{4T}{2\pi }arc\cos \left(\frac{a}{U_0}\right)$
